Celonis与SAP通信解析

开发者 · 2024-9-5 06:29:00

无论是Data Job还是Replication Cockpit的数据抽取，都基于Celonis特意为SAP开发的抽取器。该抽取器确保建立起可持续稳定的数据管道在Celonis和SAP之间。只有在建立了这样的管道之后，用户才可以抽取数据。
前面的两篇文章，使用Celonis Data Job 抽取数据，使用Replication Cockpit抽取数据。我们谈到了如何抽取数据，现在介绍下背后的技术机制。
这个专有抽取器，特别像SAP CRM中的middleware负责交换CRM与ECC之间的数据。一旦数据从SAP抽取到了，它就会将数据发往Celonis。与Middleware不同的是，这个抽取器安装在独有服务器上。而SAP CRM的middleware是与CRM服务器集成在一起的。
在SAP里面积极响应抽取器的是RFC module，它负责收集SAP数据库里的数据。一旦它被抽取器调用，知道了要抽哪个表，哪个字段，条件是什么就会生成background job在SAP中抽取数据，并生成csv文件。

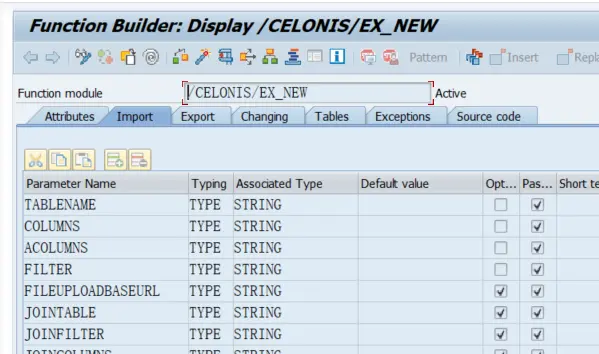

下图是一个RFC FM：/CELONIS/EX_NEW，可见它的input parameters有表名，字段名，条件等。

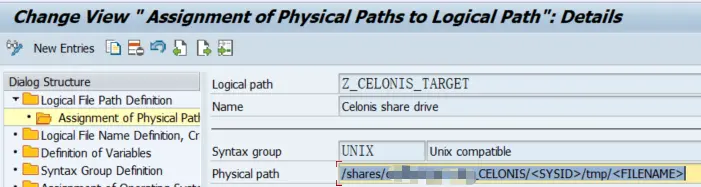

生成的目录默认为：Z_CELONIS_TARGET，当然这个目录只是SAP中命名的逻辑路径，我们可以指向自己的服务器共享目录。

当抽取器监控到有csv文件生成就会读取该文件，传输完成后文件会被从SAP文件系统中删除。
监控所用的RFC FM是：/CELONIS/EX_LIST_FILES
传输所用的RFC FM是：/CELONIS/EX_UPLOAD_POLL
下面给一个实际的例子，当用户使用data job抽取数据时：
SAP系统中会有background job产生，负责抽取数据：
最后，附上系统架构图：
