MC1E 协议通讯下令和功能一览

源代码 · 2024-9-2 06:54:33

一、MC协议通讯

二、MC协议控制顺序的原则

以下阐明对方装备利用MC协议访问可编程控制器时的顺序(控制顺序)的原则。
1、下令报文的发送

MC协议数据通讯接纳半双工通讯。
访问可编程控制器时，请在吸收到可编程控制器侧对刚刚发送的下令报文的相应报文后，发送下一个下令报文。
(在吸收相应报文竣事之前，无法发送下一个下令报文。)

2、对于下令报文，无法吸收正常竣事的相应报文时

三、报文格式

1、读

2、写

3、二进制码通讯读

四、实例

• 对象站: 与以太网适配器链接的可编程控制器.....FFH
• 利用的功能: 软元件内存的成批读出(位单位) ....00H
• 监视定时器值: 2500ms .....000AH
二进制码通讯时
1、发送下令时的分列

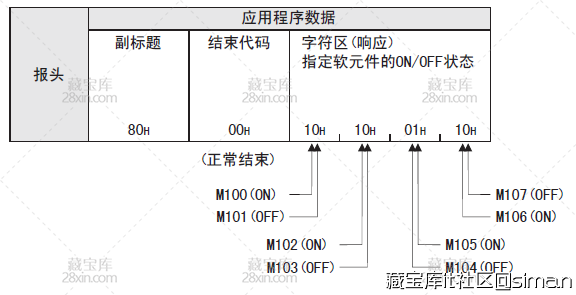

2、吸收相应时的分列

五、二进制码位软元件内存的读出

1、位单位(1点单位)

用位单位处置惩罚位软元件时，以4位指定1点，从指定的起始软元件开始的指定的点数软元件从高位开始依次为ON时，表现「1」，依次表现为OFF时表现「0」。
例)表现从M10开始的5点M的ON/OFF时

2、字单位(16点单位)

用字单位处置惩罚位软元件时，以1位指定1点，从指定的起始软元件开始的指定的点数软元件以16点为单位，按照低位(L:位0～7)、高位(H:位8～15)的顺序依次表现。
例)表现从M16开始的32点M的ON/OFF时

六、字软元件内存的读出

字软元件内存以16位指定1个字，从指定的起始软元件开始的指定的点数软元件以1点为单位，按照低位(L:位0～7)、高位(H:位8～15)的顺序依次表现。
例)表现D350、D351的数据寄存器的生存内容
读出数据的字软元件内存中生存了整数以外(实数、字符串)的内容时，以太网适配器会将生存的值作为整数值读出。
(例1) D0～D1中生存了实数(0.75)时，读出为下一个整数值。
D0＝0000H、D1＝3F40H
(例2) D2～D3中生存了字符串(“12AB”)时，读出为下一个整数值。
D2＝3231H、D3＝4241H

七、MC协议的下令和功能一览

1) 读出、写入软元件内存所利用的下令

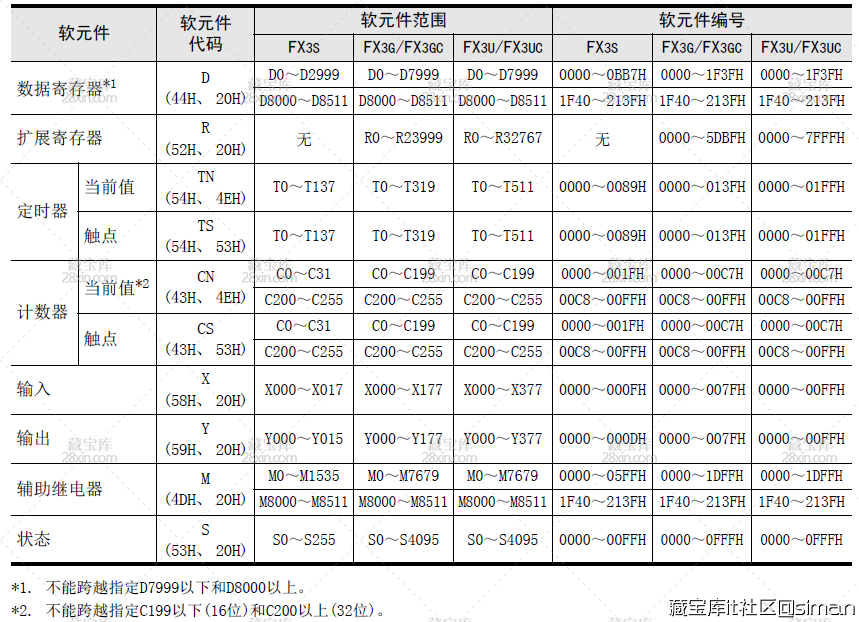

2) 软元件的指定方法以及可访问范围
