下面我们团结源码详细探讨下JNI调用的库文件是怎样加载的，为啥HelloWorld.so必须被定名成libHelloWorld.so，JNI_OnLoad方法是在什么时候回调的，返回的版本号有啥用？先看下总体的流程图
Java源码解析
System.loadLibrary和System.load方法
System.loadLibrary(String)方法用来加载动态链接库的，String参数是指定动态链接库的模块名的而非真实的文件名的。System还有别的一个load(String)方法，也是用来加载动态链接库的，不外String参数是库文件的绝对路径名，好比上述示例中的System.loadLibrary("HelloWorld") 可以更换成System.load("/home/openjdk/cppTest/HelloWorld.so")。两者的区别在于前者的库文件位置是设置化的，更机动；而后者是代码写死的，实用于测试场景，生产不发起使用。两者的源码如下：
public static void load(String filename) { Runtime.getRuntime().load0(Reflection.getCallerClass(), filename); } public static void loadLibrary(String libname) { Runtime.getRuntime().loadLibrary0(Reflection.getCallerClass(), libname);}查察两者的表明，load方法要求fileName必须是绝对路径，JVM解析时会去除路径部门和文件后缀得到文件名，使用文件名天生该动态链接库的模块名，好比文件名是HelloWorld，JVM中用JNI_OnLoad_HelloWorld来体现这个模块；loadLibrary方法则直接使用JNI_OnLoad_libname作为模块名。
从类图我们可以知道接下来会调用Runtime类的loadLibrary0方法，在这个方法内里会做两件事：
- 通过loader.findLibrary(libraryName)找到对应库的全路径
- 通过doLoad(filename, loader)加载库文件
Runtime.loadLibrary和Runtime.load方法
Runtime的这两个方法的源码如下：
public void load(String filename) { load0(Reflection.getCallerClass(), filename); } synchronized void load0(Class<?> fromClass, String filename) { SecurityManager security = System.getSecurityManager(); if (security != null) { security.checkLink(filename); } //查抄是否是绝对路径 if (!(new File(filename).isAbsolute())) { throw new UnsatisfiedLinkError( "Expecting an absolute path of the library: " + filename); } ClassLoader.loadLibrary(fromClass, filename, true); } public void loadLibrary(String libname) { loadLibrary0(Reflection.getCallerClass(), libname); } synchronized void loadLibrary0(Class<?> fromClass, String libname) { SecurityManager security = System.getSecurityManager(); if (security != null) { security.checkLink(libname); } //查抄是否包罗路径分隔符 if (libname.indexOf((int)File.separatorChar) != -1) { throw new UnsatisfiedLinkError( "Directory separator should not appear in library name: " + libname); } ClassLoader.loadLibrary(fromClass, libname, false); }可以看到终极都是调用ClassLoader.loadLibrary方法完成动态链接库文件的加载。
ClassLoader.loadLibrary方法

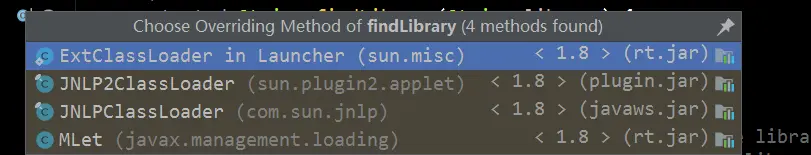

static void loadLibrary(Class<?> fromClass, String name, boolean isAbsolute) { //fromClass是一开始调用System的类，getClassLoader一样寻常返回AppClassLoader实例， //只有通过启动类加载器加载的类如String,getClassLoader会返回null ClassLoader loader = (fromClass == null) ? null : fromClass.getClassLoader(); //usr_paths和sys_paths是ClassLoader的两个静态属性,假如为空则初始化 if (sys_paths == null) { usr_paths = initializePath("java.library.path"); sys_paths = initializePath("sun.boot.library.path"); } //假如是绝对路径 if (isAbsolute) { if (loadLibrary0(fromClass, new File(name))) { return; } throw new UnsatisfiedLinkError("Can't load library: " + name); } //假如loader不为空，尝试通过findLibrary查找指定模块的绝对路径 if (loader != null) { //ClassLoader的实现默认返回空，只有ExtClassLoader改写了该方法 String libfilename = loader.findLibrary(name); if (libfilename != null) { File libfile = new File(libfilename); //校验是否是绝对路径，假如不为null则必须是绝对路径 if (!libfile.isAbsolute()) { throw new UnsatisfiedLinkError( "ClassLoader.findLibrary failed to return an absolute path: " + libfilename); } if (loadLibrary0(fromClass, libfile)) { return; } throw new UnsatisfiedLinkError("Can't load " + libfilename); } } //无论loader是否为空 //遍历sys_paths下的子路径，查找是否存在目的文件 for (int i = 0 ; i < sys_paths.length ; i++) { //获取映射后的子路径下的文件名，mapLibraryName是当地方法 File libfile = new File(sys_paths, System.mapLibraryName(name)); //尝试加载目的文件，假如存在则返回 if (loadLibrary0(fromClass, libfile)) { return; } //mapAlternativeName默认返回null libfile = ClassLoaderHelper.mapAlternativeName(libfile); if (libfile != null && loadLibrary0(fromClass, libfile)) { return; } } //假如loader不为空，通常会走到此逻辑 if (loader != null) { //遍历usr_paths下的全部子路径 for (int i = 0 ; i < usr_paths.length ; i++) { //获取子路径下映射过的文件名 File libfile = new File(usr_paths, System.mapLibraryName(name)); if (loadLibrary0(fromClass, libfile)) { return; } libfile = ClassLoaderHelper.mapAlternativeName(libfile); if (libfile != null && loadLibrary0(fromClass, libfile)) { return; } } } //没有找到，加载失败，抛出非常 throw new UnsatisfiedLinkError("no " + name + " in java.library.path"); } protected String findLibrary(String libname) { return null; }findLibrary被改写的子类如下：
System.mapLibraryName是一个当地方法，体现将库名映射成特定平台下的库文件名，界说如下：
ClassLoader.loadLibrary0方法
private static boolean loadLibrary0(Class<?> fromClass, final File file) { //查抄是否是内置的动态链接库，findBuiltinLib是当地方法 String name = findBuiltinLib(file.getName()); boolean isBuiltin = (name != null); //假如不是 if (!isBuiltin) { boolean exists = AccessController.doPrivileged( new PrivilegedAction<Object>() { public Object run() { //查抄文件是否存在 return file.exists() ? Boolean.TRUE : null; }}) != null; //文件不存在返回false if (!exists) { return false; } try { //获取简洁情势的路径 name = file.getCanonicalPath(); } catch (IOException e) { return false; } } //获取调用类的类加载器已加载的库文件缓存，假如为空则使用体系类加载对应的缓存 ClassLoader loader = (fromClass == null) ? null : fromClass.getClassLoader(); //nativeLibraries是私有实例属性，体现该ClassLoader已经加载过的共享库缓存 Vector<NativeLibrary> libs = loader != null ? loader.nativeLibraries : systemNativeLibraries; synchronized (libs) { int size = libs.size(); //遍历缓存 for (int i = 0; i < size; i++) { NativeLibrary lib = libs.elementAt(i); //假如找到同名的阐明已经加载过了，则返回true if (name.equals(lib.name)) { return true; } } //loadedLibraryNames是ClassLoader的静态属性，Vector<String>范例，体现全局的全部Class Loader实例已加载的共享库的文件名的缓存 //两层的synchronized控制包管极端并发环境下只有一个线程加载共享库 synchronized (loadedLibraryNames) { //假如存在阐明该库文件已经被其他的某个ClassLoader实例加载过了 if (loadedLibraryNames.contains(name)) { throw new UnsatisfiedLinkError ("Native Library " + name + " already loaded in another classloader"); } //nativeLibraryContext是ClassLoader的静态属性，Stack<NativeLibrary>范例的，体现正在加载大概卸载的共享库缓存 int n = nativeLibraryContext.size(); for (int i = 0; i < n; i++) { NativeLibrary lib = nativeLibraryContext.elementAt(i); if (name.equals(lib.name)) { //假如存在同名的且是同一个ClassLoader实例则返回true，差别的则返回false if (loader == lib.fromClass.getClassLoader()) { return true; } else { throw new UnsatisfiedLinkError ("Native Library " + name + " is being loaded in another classloader"); } } } NativeLibrary lib = new NativeLibrary(fromClass, name, isBuiltin); //入栈 nativeLibraryContext.push(lib); try { //实行现实的加载任务，load是ClassLoader的静态内部类NativeLibrary的当地方法 lib.load(name, isBuiltin); } finally { //出栈 nativeLibraryContext.pop(); } //假如加载乐成 if (lib.loaded) { //将该实例加入到缓存中 loadedLibraryNames.addElement(name); libs.addElement(lib); return true; } return false; } } }此中NativeLibrary是ClassLoader的静态内部类，包级访问，该类就是用来体现一个已经加载过的库文件，每个ClassLoader实例加载的库文件对应NativeLibrary实例都生存在ClassLoader的nativeLibraries属性中，全部ClassLoader实例加载过NativeLibrary实例都生存在ClassLoader的全局systemNativeLibraries属性中，每个库文件都有依赖的JDK版本，NativeLibrary的属性jniVersion就是用来纪录该库文件依赖的JDK版本，JVM加载库文件时会校验是否支持库文件要求的JDK版本，属性loaded体现该库文件是否已加载。
上述源码解析表明同一个共享库文件只能被一个ClassLoader实例加载，由于对JVM而言同名的库文件加载一次就行了，包罗当地方法的类可以被差别ClassLoader实例加载天生差别的Klass，但是他们的当地方法实行时可以调用相同的当地方法实现。那么差别名的库文件假如包罗同名的方法实现会怎样呢？

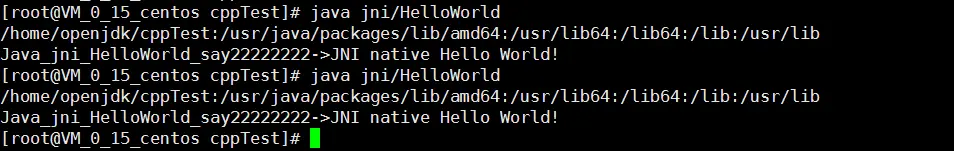

可以把上述示例中的HelloWorld.cpp的打印调解下，重新编译天生一个新的so文件，然后在HelloWorld.java中同时加载两个so文件，新的so文件第一个加载，效果如下：
实行多次，从效果看使用的是第一个加载的共享库的方法实现，即多个共享库假如存在同名方法实现则JVM只绑定第一个加载的对应的方法实现，当地方法的这种特别性是JVM调用操纵体系加载动态链接库的实现决定的，也跟C语言不支持方法同名有关系，必要在生产应用中重点注意，为了制止方法同名所以天生头文件时方法名会包罗全限定类名，但是这无法办理同一个类差别版本的同名方法的问题。
C++源码解析
上节Java源码分析中发现库文件加载涉及三个当地方法，String mapLibraryName(String libname)，String findBuiltinLib(String name)和load(String name, boolean isBuiltin)方法，第一个方法的实现参考OpenJDK jdk/src/share/native/java/lang/System.c，第二个参考同一目次下ClassLoader.c。
mapLibraryName
JNIEXPORT jstring JNICALLJava_java_lang_System_mapLibraryName(JNIEnv *env, jclass ign, jstring libname){ int len; //前缀的长度 int prefix_len = (int) strlen(JNI_LIB_PREFIX); //后缀的长度 int suffix_len = (int) strlen(JNI_LIB_SUFFIX); jchar chars[256]; //非空校验 if (libname == NULL) { JNU_ThrowNullPointerException(env, 0); return NULL; } //长度校验 len = (*env)->GetStringLength(env, libname); if (len > 240) { JNU_ThrowIllegalArgumentException(env, "name too long"); return NULL; } //将前缀复制到数组中 cpchars(chars, JNI_LIB_PREFIX, prefix_len); //将libname复制到数组中前缀的反面 (*env)->GetStringRegion(env, libname, 0, len, chars + prefix_len); len += prefix_len; //将后缀复制到数组中libname的反面 cpchars(chars + len, JNI_LIB_SUFFIX, suffix_len); len += suffix_len; //拼成一个新的字符串 return (*env)->NewString(env, chars, len);}Linux下前缀后缀的界说在hotspot/src/os/linux/vm/jvm_linux.h中，如下：
这就表明了为啥把HelloWorld.so 改成libHelloWorld.so就可以正常加载该库文件了。
findBuiltinLib
JNIEXPORT jstring JNICALLJava_java_lang_ClassLoader_findBuiltinLib (JNIEnv *env, jclass cls, jstring name){ const char *cname; char *libName; int prefixLen = (int) strlen(JNI_LIB_PREFIX); int suffixLen = (int) strlen(JNI_LIB_SUFFIX); int len; jstring lib; void *ret; const char *onLoadSymbols[] = JNI_ONLOAD_SYMBOLS; //非空校验 if (name == NULL) { JNU_ThrowInternalError(env, "NULL filename for native library"); return NULL; } //初始化procHandle，现实是一个dlopen函数的额指针 procHandle = getProcessHandle(); //将name中的字符串拷贝到cname中 cname = JNU_GetStringPlatformChars(env, name, 0); if (cname == NULL) { return NULL; } //校验cname的长度是否大于前缀长度加上后缀长度 len = strlen(cname); if (len <= (prefixLen+suffixLen)) { JNU_ReleaseStringPlatformChars(env, name, cname); return NULL; } //libName初始化 libName = malloc(len + 1); //+1 for null if prefix+suffix == 0 if (libName == NULL) { JNU_ReleaseStringPlatformChars(env, name, cname); JNU_ThrowOutOfMemoryError(env, NULL); return NULL; } //跳过前缀将cname复制到libName中 if (len > prefixLen) { strcpy(libName, cname+prefixLen); } //开释cname对应的内存 JNU_ReleaseStringPlatformChars(env, name, cname); //将后缀起始字符置为\0，标记字符串竣事，即相当于去掉了后缀 libName[strlen(libName)-suffixLen] = '\0'; //查找该libname是否存在 ret = findJniFunction(env, procHandle, libName, JNI_TRUE); if (ret != NULL) { //假如存在返回，用libname构造一个java String并返回 lib = JNU_NewStringPlatform(env, libName); //开释libName的内存 free(libName); return lib; } //假如不存在，开释libName的内存，返回NULL free(libName); return NULL;} static void *findJniFunction(JNIEnv *env, void *handle, const char *cname, jboolean isLoad) { //字符串指针数组，现实是{"JNI_OnLoad"} const char *onLoadSymbols[] = JNI_ONLOAD_SYMBOLS; //现实是{"JNI_OnUnload"} const char *onUnloadSymbols[] = JNI_ONUNLOAD_SYMBOLS; const char **syms; int symsLen; void *entryName = NULL; char *jniFunctionName; int i; int len; // 根据isLoad判断 JNI_On(Un)Load<_libname> if (isLoad) { syms = onLoadSymbols; symsLen = sizeof(onLoadSymbols) / sizeof(char *); } else { syms = onUnloadSymbols; symsLen = sizeof(onUnloadSymbols) / sizeof(char *); } for (i = 0; i < symsLen; i++) { //查抄拼起来的JNI_On(Un)Load<_libname>的长度是否大于最大值FILENAME_MAX if ((len = (cname != NULL ? strlen(cname) : 0) + strlen(syms) + 2) > FILENAME_MAX) { goto done; } //给jniFunctionName分配内存 jniFunctionName = malloc(len); if (jniFunctionName == NULL) { JNU_ThrowOutOfMemoryError(env, NULL); goto done; } //拼成JNI_On(Un)Load<_libname>，拼成的字符串作为底层ddl查找的参数，libname就是要查找的库文件，JNI_OnLoad就是在库文件中查找的目的函数名 buildJniFunctionName(syms, cname, jniFunctionName); //查找该方法是否已加载 entryName = JVM_FindLibraryEntry(handle, jniFunctionName); //开释内存 free(jniFunctionName); //假如不为空则停止循环，返回entryName if(entryName) { break; } } done: return entryName;} void buildJniFunctionName(const char *sym, const char *cname, char *jniEntryName) { //将sym复制到数组jniEntryName中 strcpy(jniEntryName, sym); if (cname != NULL) { //字符勾通接 strcat(jniEntryName, "_"); strcat(jniEntryName, cname); }}load
JNIEXPORT void JNICALLJava_java_lang_ClassLoader_00024NativeLibrary_load (JNIEnv *env, jobject this, jstring name, jboolean isBuiltin){ const char *cname; jint jniVersion; jthrowable cause; void * handle; //jniVersionID等初始化 if (!initIDs(env)) return; //将java String对象的字符串复制到cname 字符数组中 cname = JNU_GetStringPlatformChars(env, name, 0); if (cname == 0) return; //假如未加载则加载该库文件 handle = isBuiltin ? procHandle : JVM_LoadLibrary(cname); //假如加载完成 if (handle) { JNI_OnLoad_t JNI_OnLoad; //获取该库文件中的JNI_OnLoad函数 JNI_OnLoad = (JNI_OnLoad_t)findJniFunction(env, handle, isBuiltin ? cname : NULL, JNI_TRUE); //假如库文件包罗了JNI_OnLoad函数 if (JNI_OnLoad) { JavaVM *jvm; //通过JNIEnv获取对应的JavaVM (*env)->GetJavaVM(env, &jvm); //获取库文件要求的jniVersion jniVersion = (*JNI_OnLoad)(jvm, NULL); } else { jniVersion = 0x00010001; } //假如出现非常 cause = (*env)->ExceptionOccurred(env); if (cause) { (*env)->ExceptionClear(env); (*env)->Throw(env, cause); if (!isBuiltin) { JVM_UnloadLibrary(handle); } goto done; } //假如库文件要求的jniVersion不支持则抛出非常 if (!JVM_IsSupportedJNIVersion(jniVersion) || (isBuiltin && jniVersion < JNI_VERSION_1_8)) { char msg[256]; jio_snprintf(msg, sizeof(msg), "unsupported JNI version 0x%08X required by %s", jniVersion, cname); JNU_ThrowByName(env, "java/lang/UnsatisfiedLinkError", msg); if (!isBuiltin) { JVM_UnloadLibrary(handle); } goto done; } //假如库文件要求的jniVersion支持则设置NativeLibrary实例的jniVersion属性 (*env)->SetIntField(env, this, jniVersionID, jniVersion); } else { cause = (*env)->ExceptionOccurred(env); if (cause) { (*env)->ExceptionClear(env); (*env)->SetLongField(env, this, handleID, (jlong)0); (*env)->Throw(env, cause); } goto done; } //假如加载乐成，则设置NativeLibrary实例的handle属性和loaded属性 (*env)->SetLongField(env, this, handleID, ptr_to_jlong(handle)); (*env)->SetBooleanField(env, this, loadedID, JNI_TRUE); done: //开释cname对应的内存 JNU_ReleaseStringPlatformChars(env, name, cname);} static jboolean initIDs(JNIEnv *env){ //handleID,jniVersionID,loadedID都是静态全局变量，体现NativeLibrary类的handle，jniVersion，loaded三个属性的属性ID //可通过属性ID设置实例的属性 //当第一次加载库文件的时候会根据NativeLibrary类初始化这些静态属性 if (handleID == 0) { jclass this = (*env)->FindClass(env, "java/lang/ClassLoader$NativeLibrary"); if (this == 0) return JNI_FALSE; handleID = (*env)->GetFieldID(env, this, "handle", "J"); if (handleID == 0) return JNI_FALSE; jniVersionID = (*env)->GetFieldID(env, this, "jniVersion", "I"); if (jniVersionID == 0) return JNI_FALSE; loadedID = (*env)->GetFieldID(env, this, "loaded", "Z"); if (loadedID == 0) return JNI_FALSE; procHandle = getProcessHandle(); } return JNI_TRUE;}上述分析表明了实行System.loadLibrary方法的时候详细是在哪回调库文件中界说的JNI_OnLoad方法以及JNI_OnLoad方法返回的JDK版本的用途。
JVM_FindLibraryEntry和JVM_LoadLibrary

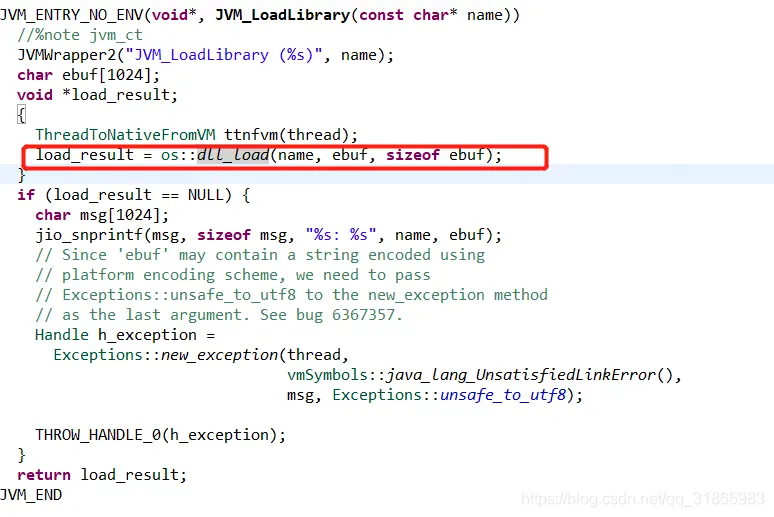

JVM_LoadLibrary的方法界说在jvm.h中，实现在hotspot/src/share/vm/prims/jvm.cpp中，如下图：
JVM_FindLibraryEntry的实现如下：
差别操纵体系实现不一样，这里涉及较多的操纵体系相干的知识，这里不做讨论。
总结
将上述Java源码和C++源码的分析串联起来，结论就是，当调用System.loadLibrary方法加载库文件的时候，会起首尝试从已加载的库文件中查找是否存在目的库文件的JNI_OnLoad方法，假如没有，则大概是库文件不存在，库文件未加载大概库文件已加载但是没有界说该方法三种缘故起因。所以起首判断该库文件是否存在，假如不存在则返回加载失败。假如存在则在已加载的NativeLibrary实例聚会集查找是否存在库文件名同等的NativeLibrary实例，假如存在则返回该实例体现已加载完成。假如不存在则阐明该文件未加载，然后调用JVM_LoadLibrary加载该文件，加载完成重新查找该文件中的JNI_OnLoad方法，假如界说了则调用该方法获取该库文件要求的JDK版本，假如没有界说则默以为JDK1.1，判断当前JVM是否支持该版本，假如支持则设置NativeLibrary实例的相干属性，并将其添加到已加载的NativeLibrary实例聚会集，团体流程图如下：团结上述分析也可得出System.loadLibrary方法现实只是完成了库文件加载而已，假如未实行RegisterNatives体现绑定当地方法和Java方法，则两者之间的绑定只有到该方法被初次调用时才气完成，因此对于必要频仍调用的方法发起使用RegisterNatives方法在库文件加载时即完成绑定，制止方法调用时再去查找时的性能消耗。
JDK库文件加载

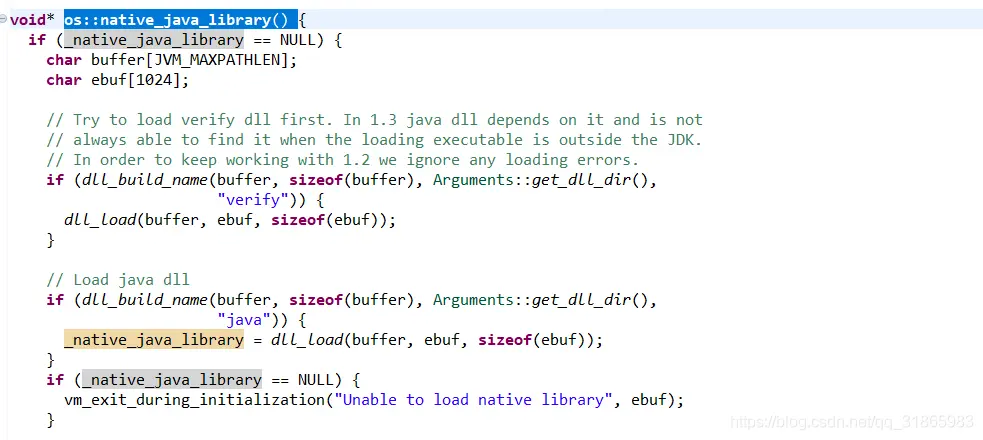

JDK中的尺度类如java.lang.Object中并没有调用System.loadLibrary方法加载库文件，那么JDK依赖的库文件是谁加载的？什么时候加载的？可以查找os::dll_load方法的调用链，如下图：此中os::native_java_library() 方法就是答案，该方法在JVM初始化的时候调用的，该方法加载ddl的实现如下：
|
