02-架构师的视图和视角

开发者 · 2024-9-13 07:33:16

1. 架构师的视图

1.1 上下文视图

1.1.1 概念

上下文视图总结我们所设计的架构背后毕竟是怎么样的一个体系，包罗体系本身、外部实体和干系接口。
1.1.2 示例

1.2 功能视图

1.2.1概述

形貌体系运行时功能元素及其职责、接口和交互关系。

功能视图和上下文视图有肯定的重合之处，但功能视图离开情况，形貌的是体系组件界说及各个组件之间的交互关系而不是业务场景分析.

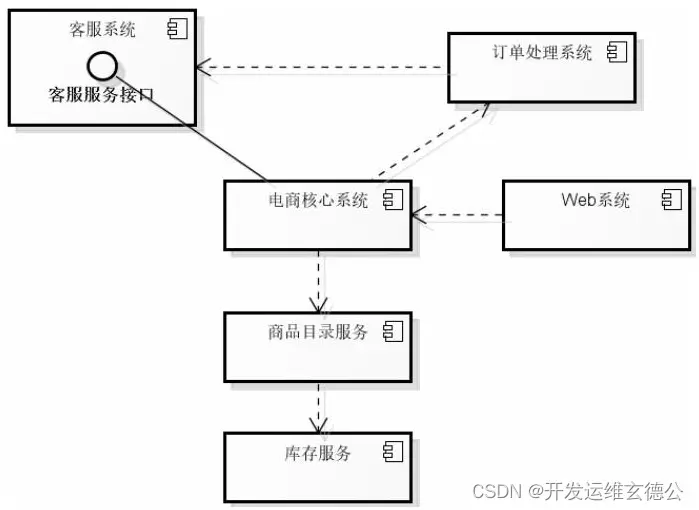

1.2.2 示例

1.3 数据视图

1.3.1 概念

数据视图形貌体系存储、操纵、管理和分发数据的方式，是体系中焦点业务数据的一种载体和表现情势。
1.3.2 数据视图对数据的处理

数据视图对数据的处理包罗几个紧张方面：

数据结构。

数据结构作为表现数据的元数据，是体系内部最焦点的数据模子。

数据标识符和映射关系

为了可以或许在体系内部各模块及与外部体系之间举行有效交互和集成

数据存储模子

1.3.3 数据架构建模

静态数据建模（UML类图）
数据流建模（UML流程图）
数据状态建模（UML状态图）

1.3.4 示例

移动医疗行业中“病人”这一数据载体所显现的类图

围绕电商行业“订单”之一概念所做的数据状态图

1.4 开发视图

架构设计中面向技能的焦点视图
1.4.1 示例

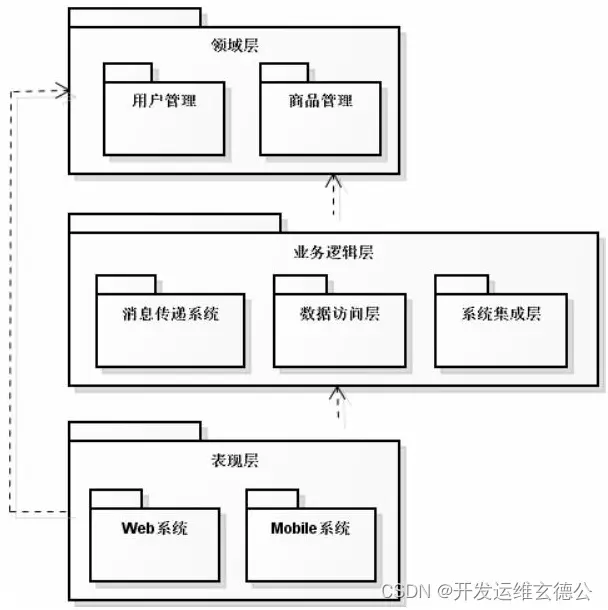

下图是一个涉及用户和商品管理的电商体系中所展示出来的模块结构图，接纳了UML中的包图作为特定展示媒介。

1.5 摆设视图

1.5.1 概念

摆设视图形貌体系摆设的情况及体系与其中元素的依靠关系。

架构设计的结果束缚体系摆设
体系摆设放过来影响设计架构方案

3.5.2 示例

2. 架构师视角

2.1 安全性视角

2.1.1 安全性要求

安全性表现的是控制、监控和审计对资源的访问性和实验本领，以及从安全毛病中规复的本领。
2.1.2 安全性设计方案

就是根据差别的访问主体对差别的资源举行精致化控制。包罗建立完满的用户权限管理体系并提供相应安全计谋。

资源（Resource）：必要举行安全性控制的内容

访问主体（Subject）：能访问资源的人或体系称为

找到安全性切入点，架构设计上就可以对症下药。对用户举行身份认证（Authentication）、授权（Authorization）访问、通过加密解密等确保信息保密性和完备性、提供雷同单点登录（Single Sign On，SSO）的安全性管理平台、利用第三方安全性根本框架等都是安全性架构设计的常见本领。
2.2 性能视角

2.2.1 性能要求

体系在其指定的性能状态下、预期增长中的处理本领。如：

焦点功能响应时间
体系吞吐量
摆设架构的可伸缩性
性能标题的可推测性
峰值负载

2.3.2 性能标题的设计方案

对焦点业务链路和运动举行分解并把串行操纵变革成并行化流程
对必要重复实验的处理过程举行优化
重用资源和结果
利用异步处理
放松事故划一性
转换数据强划一性为弱划一性
把握肯定的均衡性，制止为了提升性能而提升性能。

2.3 可用性视角

2.3.1 可用性要求

体系在必要时可以或许完备地提供服务，并有效处理影响体系可用性故障的本领。
2.3.2 可用性的设计方案

规划和实现：如体系升级、停机和维修时间、体系备份、劫难规复等。
架构设计计谋：利用容错硬件和容错软件、确保接纳主流的集群和负载均衡机制、增强日记管理和分析、接纳组件复制计谋、建立完备的备份和劫难规复办理方案。

2.4 可扩展性视角

2.4.1 可扩展性要求

体系在履历不可制止地变更时富足机动。

可扩展性：针对业务的扩展
可伸缩性：针对性能的扩展

2.4.2 紧张程度

信息化体系而言就有最高的紧张性
面向服务和中心件体系具有最低的紧张性
互联网应用而言，其紧张性视详细体系而定。

2.4.3 切入点

把部分业务在进入开发流程之进步行梳理，以制止不必要变革的引入。
3. 视图、视角

3.1 视图和视角的关系

安全性性能可用性可扩展性上下文视图功能视图关系不大密切数据视图关系不大密切开发视图关系不大密切摆设视图影响巨大影响巨大影响巨大3.2 视图视角到架构形貌

架构视图和架构视角垂直构成完备架构形貌。

我们可以在明白架构视图的条件下，往各个架构视图中添加架构视角，使视图和视角在完成各自目标的同时可以或许精密整合。

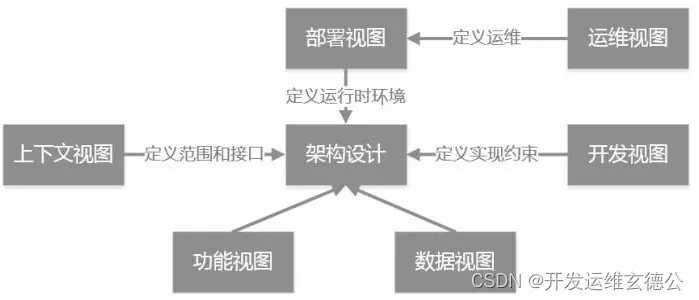

下图展示视图视角与体系工程之间的关系。

视图关联视角，两者构成了架构形貌的一部分；同时视图从业务需求角度，视角从质量需求角度办理了干系人所提出的各种关注点。这些关注点实际上就是必要架构师去捕获的架构设计的输入。
