“PatMax RedLineTM图案”工具

一、“PatMax RedLineTM图案”工具

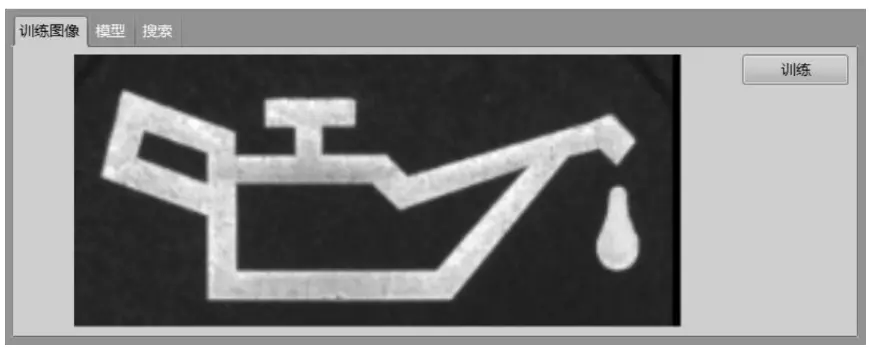

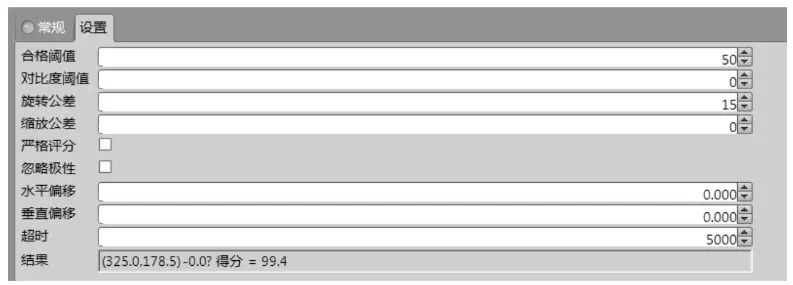

• 合格阈值”文本框：
  用于界说模子图像和搜索图像之间的相似度（0～100），默认值为50。高出或即是设置的合格阈值将被视为匹配。
  若将此参数设置得较高，则执行速率较快（需要模子图像和搜索图像之间存在更高的相似度）；若将此参数设置得较低，则将产生大量相似度较低（模子图像和搜索图像之间）的效果，
  例如，检测到许多雷同于（但不是）模子图像的图像。

• “对比度阈值”文本框：
  用于表示在已找到的图像中存在的最小可接受对比度。“PatMax RedLineTM图案”工具的默认对比度阈值为0，对比度阈值的有效参数范围为0～100；“PatMax®图案”工具的默认对比度阈值为10，对比度阈值的有效参数范围为0～255。低对比度阈值用于低对比度图像，高对比度阈值用于高对比度图像。

• “旋转公差”文本框：
  用于表示从模子图像的位置开始旋转至有效图像的限度，默认值为15°。只管允许存在更大的图像旋转公差，但势必会增加执行时间。

• “缩放公差”文本框：
  用于表示已找到图像和模子图像之间允许的缩放百分比（尺寸变化），默认值为0。例如，在“缩放公差”文本框中输入5，将查找介于模子图像尺寸的95%～105%之间的图案。

• “严格评分”复选框：
  用于表示已找图像的缺少或遮挡特征是否影响分数（默认值为Off，即未勾选“严格评分”复选框）。当勾选“严格评分”复选框时，如果图像的特征不存在或被遮挡，则将降低已找到图像的分数。

• “忽略极性”复选框：
  用于表示已找到的图像是否可以包罗与模子图像反色的特征（默认值为Off，即未勾选“忽略极性”复选框）。当勾选“忽略极性”复选框时，如果检测到的图像具有反色特征（例如，与模子图像中的白色/黑色相对，即黑色/白色），则该图案将被归类为与模子图像匹配。

• “程度偏移”文本框：
  用于表示模子图像隔断已找到图像中心的程度偏移位置（以像素为丈量单位）。

• “垂直偏移”文本框：
  用于表示模子图像隔断已找到图像中心的垂直偏移位置（以像素为丈量单位）。
