Android - View 绘制流程

源代码 · 2024-10-8 14:27:20

简介
我们知道，在 Android 中，View 绘制告急包罗 3 大流程：
measure（丈量）：告急用于确定 View 的丈量宽/高。
layout（布局）：告急用于确定 View 在父容器中的放置位置。
draw（绘制）：团结前面两步结果，将 View 真正绘制到屏幕上。
Android 中，告急有两种视图：View和ViewGroup，此中：
View：就是一个独立的视图
ViewGroup：一个容器组件，该容器可容纳多个子视图，即ViewGroup可容纳多个View或ViewGroup，且支持嵌套。
固然ViewGroup继续于View，但是在 View 绘制三大流程中，某些流程须要区分View和ViewGroup，它们之间的利用并不完全雷同，比如：
View和ViewGroup都须要举行 measure，确定各自的丈量宽/高。View只需直接丈量自身即可，而ViewGroup通常都必须先丈量全部子View，末了才华丈量自己
通常ViewGroup先定位自己的位置（layout），然后再定位其子View 位置（onLayout）
View须要举行 draw 过程，而ViewGroup通常不须要（固然也可以举行绘制），由于ViewGroup更多作为容器存在，起存储放置功能
measure 流程
对 View 举行丈量，告急包罗两个步骤：
求取 View 的丈量规格MeasureSpec。
依据上一步求得的MeasureSpec，对 View 举行丈量，求取得到 View 的终极丈量宽/高。
MeasureSpec
对于第一个步骤，即求取 View 的MeasureSpec，首先我们来看下MeasureSpec的源码界说：
// frameworks/base/core/java/android/view/View.javapublic static class MeasureSpec { private static final int MODE_SHIFT = 30; private static final int MODE_MASK = 0x3 << MODE_SHIFT; /** * Measure specification mode: The parent has not imposed any constraint * on the child. It can be whatever size it wants. */ public static final int UNSPECIFIED = 0 << MODE_SHIFT; /** * Measure specification mode: The parent has determined an exact size * for the child. The child is going to be given those bounds regardless * of how big it wants to be. */ public static final int EXACTLY = 1 << MODE_SHIFT; /** * Measure specification mode: The child can be as large as it wants up * to the specified size. */ public static final int AT_MOST = 2 << MODE_SHIFT; // 天生丈量规格 public static int makeMeasureSpec(int size, int mode) { if (sUseBrokenMakeMeasureSpec) { return size + mode; } else { return (size & ~MODE_MASK) | (mode & MODE_MASK); } } // 获取丈量模式 public static int getMode(int measureSpec) { return (measureSpec & MODE_MASK); } // 获取丈量巨细 public static int getSize(int measureSpec) { return (measureSpec & ~MODE_MASK); } ...}MeasureSpec是View的一个公有静态内部类，它是一个 32 位的int值，高 2 位表现 SpecMode（丈量模式），低 30 位表现 SpecSize（丈量尺寸/丈量巨细）。
MeasureSpec将两个数据打包到一个int值上，可以镌汰对象内存分配，而且其提供了相应的工具方法可以很方便地让我们从一个int值中抽取出 View 的 SpecMode 和 SpecSize。
一个MeasureSpec表达的是：该 View 在该种丈量模式（SpecMode）下对应的丈量尺寸（SpecSize）。此中，SpecMode 有三种范例：
UNSPECIFIED：表现父容器对子View 未施加任何限定，子View 尺寸想多大就多大。
EXACTLY：如果子View 的模式为EXACTLY，则表现子View 已设置了确切的丈量尺寸，大概父容器已检测出子View 所须要简直切巨细。
这种模式对应于LayoutParams.MATCH_PARENT和子View 设置详细数值两种环境。
AT_MOST：表现自顺应内容，在该种模式下，View 的最大尺寸不能凌驾父容器的 SpecSize，因此也称这种模式为最大值模式。
这种模式对应于LayoutParams.WRAP_CONTENT。
LayoutParams
对 View 举行丈量，最关键的一步就是计算得到 View 的MeasureSpec，子View 在创建时，可以指定差异的LayoutParams（布局参数），LayoutParams的源码告急内容如下所示：
// frameworks/base/core/java/android/view/ViewGroup.javapublic static class LayoutParams { ... /** * Special value for the height or width requested by a View. * MATCH_PARENT means that the view wants to be as big as its parent, * minus the parent's padding, if any. Introduced in API Level 8. */ public static final int MATCH_PARENT = -1; /** * Special value for the height or width requested by a View. * WRAP_CONTENT means that the view wants to be just large enough to fit * its own internal content, taking its own padding into account. */ public static final int WRAP_CONTENT = -2; /** * Information about how wide the view wants to be. Can be one of the * constants FILL_PARENT (replaced by MATCH_PARENT * in API Level 8) or WRAP_CONTENT, or an exact size. */ public int width; /** * Information about how tall the view wants to be. Can be one of the * constants FILL_PARENT (replaced by MATCH_PARENT * in API Level 8) or WRAP_CONTENT, or an exact size. */ public int height; ...}此中：

LayoutParams.MATCH_PARENT：表现子View 的尺寸与父容器一样大（注：须要减去父容器padding部门空间，让父容器padding见效）
LayoutParams.WRAP_CONTENT：表现子View 的尺寸自顺应其内容巨细（注：须要包罗子View 自己的padding空间）
width/height：表现 View 的设置宽/高，即layout_width和layout_height设置的值，其值有三种选择：LayoutParams.MATCH_PARENT、LayoutParams.WRAP_CONTENT和 详细数值。

LayoutParams会受到父容器的MeasureSpec的影响，丈量过程会依据两者之间的相互束缚终极天生子View 的MeasureSpec，完成 View 的丈量规格。
简而言之，View 的MeasureSpec受自身的LayoutParams和父容器的MeasureSpec共同决定（DecorView的MeasureSpec是由自身的LayoutParams和屏幕尺寸共同决定，参考后文）。也因此，如果要求取子View 的MeasureSpec，那么首先就须要知道父容器的MeasureSpec，层层逆推而上，即终极就是须要知道顶层View（即DecorView）的MeasureSpec，这样才华一层层传递下来，这整个过程须要团结Activity的启动过程举行分析。
Activity 视图根本布局

我们知道，在 Android 中，Activity是作为视图组件存在，告急就是在手机上表现视图界面，可以供用户利用，Activity就是 Andorid 中与用户直接交互最多的体系组件。
Activity的根本视图条理布局如下所示：
Activity中，实际承载视图的组件是Window（更详细来说为PhoneWindow），顶层View 是DecorView，它是一个FrameLayout，DecorView内部是一个LinearLayout，该LinearLayout由两部门构成（差异 Android 版本或主题稍有差异）：TitleView和ContentView，此中，TitleView就是标题栏，也就是我们常说的TitleBar或ActionBar，ContentView就是内容栏，它也是一个FrameLayout，告急用于承载我们的自界说根布局，即当我们调用setContentView(...)时，实在就是把我们自界说的布局设置到该ContentView中。
当Activity启动完成后，终极就会渲染出上述条理布局的视图。
DecorView 丈量规格

因此，如果我们要求取得到子View 的MeasureSpec，那么第一步就是求取得到顶层View（即DecorView）的MeasureSpec。大抵过程如下所示：

在Activity启动过程中，会调用到ActivityThread.handleResumeActivity(...)，该方法就是 View 视图绘制的起始之处：
// frameworks/base/core/java/android/app/ActivityThread.javafinal void handleResumeActivity(IBinder token,       boolean clearHide, boolean isForward, boolean reallyResume) { ... ActivityClientRecord r = performResumeActivity(token, clearHide); ... // 此处的 window 为与 Activity 绑定的 PhoneWindow，即 Activity.mWindow r.window = r.activity.getWindow(); // PhoneWindow 绑定的顶层视图：DecorView View decor = r.window.getDecorView(); decor.setVisibility(View.INVISIBLE); // 获取与 Activity 绑定的 WindowManager，实际上是 PhoneWindow 的 WindowManager ViewManager wm = a.getWindowManager(); WindowManager.LayoutParams l = r.window.getAttributes(); ... // 添加 DecorView 到 PhoneWindow 上（相称于设置 Activity 根视图） wm.addView(decor, l); ...}此中，r.window.getDecorView()实际调用的是PhoneWindow.getDecorView()，其会返回顶层DecorView（不存在时会主动实例化）：
// frameworks/base/core/java/com/android/internal/policy/PhoneWindow.javapublic class PhoneWindow extends Window implements MenuBuilder.Callback { // This is the top-level view of the window, containing the window decor. private DecorView mDecor; ... @Override public final View getDecorView() {       if (mDecor == null) {          installDecor();       }       return mDecor; } private void installDecor() {       if (mDecor == null) {          mDecor = generateDecor();          ...       }       ... } protected DecorView generateDecor() {       // 实例化 DecorView       return new DecorView(getContext(), -1); } ...}然后，r.window.getAttributes()实际调用的是Window.getAttributes()：
// frameworks/base/core/java/android/view/Window.javapublic abstract class Window { private final WindowManager.LayoutParams mWindowAttributes =       new WindowManager.LayoutParams(); ... public final WindowManager.LayoutParams getAttributes() {       return mWindowAttributes; }}// frameworks/base/core/java/android/view/WindowManager.javapublic interface WindowManager extends ViewManager { ... public static class LayoutParams extends ViewGroup.LayoutParams          implements Parcelable {       public LayoutParams() {          // DecorView 的布局参数为 MATCH_PARENT          super(LayoutParams.MATCH_PARENT, LayoutParams.MATCH_PARENT);          ...       } }}这里可以看到，此处r.window.getAttributes()返回的是一个WindowManager.LayoutParams实例，对应的终极宽/高布局参数为LayoutParams.MATCH_PARENT，末了通过wm.addView(decor,l)将DecorView添加到WindowManager上（终极实在是设置到ViewRootImpl上），以是DecorView的布局参数为MATCH_PARENT。
View 的绘制流程真正开始的地方为ViewRootImpl.performTraversals()，在此中，有如下代码片断：
// frameworks/base/core/java/android/view/ViewRootImpl.javaprivate void performTraversals() { ... int desiredWindowWidth; int desiredWindowHeight; ... // Ask host how big it wants to be windowSizeMayChange |= measureHierarchy(host, lp, res, desiredWindowWidth, desiredWindowHeight); ...}private boolean measureHierarchy(final View host, final WindowManager.LayoutParams lp, final Resources res, final int desiredWindowWidth, final int desiredWindowHeight) { ... childWidthMeasureSpec = getRootMeasureSpec(desiredWindowWidth, lp.width); childHeightMeasureSpec = getRootMeasureSpec(desiredWindowHeight, lp.height); performMeasure(childWidthMeasureSpec, childHeightMeasureSpec); ...}此处的desiredWindowWidth和desiredWindowHeight是屏幕的尺寸，内部终极会调用到ViewRootImpl.getRootMeasureSpec(...)，其源码如下所示：
// frameworks/base/core/java/android/view/ViewRootImpl.javaprivate static int getRootMeasureSpec(int windowSize, int rootDimension) { int measureSpec; switch (rootDimension) { case ViewGroup.LayoutParams.MATCH_PARENT: // Window can't resize. Force root view to be windowSize. measureSpec = MeasureSpec.makeMeasureSpec(windowSize, MeasureSpec.EXACTLY); break; case ViewGroup.LayoutParams.WRAP_CONTENT: // Window can resize. Set max size for root view. measureSpec = MeasureSpec.makeMeasureSpec(windowSize, MeasureSpec.AT_MOST); break; default: // Window wants to be an exact size. Force root view to be that size. measureSpec = MeasureSpec.makeMeasureSpec(rootDimension, MeasureSpec.EXACTLY); break; } return measureSpec;}ViewRootImpl.getRootMeasureSpec(...)见名知意，实在就是用来获取顶层View（即DecorView）的MeasureSpec，其逻辑如下：
- 当DecorView的LayoutParams为MATCH_PARENT时，阐明DecorView的巨细与屏幕一样大，而又由于屏幕巨细是确定的，因此，其 SpecMode 为EXACTLY，SpecSize 为windowSize，；
- 当DecorView的LayoutParams为WRAP_CONTENT时，阐明DecorView自顺应内容巨细，因此它的巨细不确定，但是最大不能凌驾屏幕巨细，故其 SpecMode 为AT_MOST，SpecSize 为windowSize；
- 别的环境为DecorView设置了详细数值巨细或UNSPECIFIED，故以DecorView为主，其 SpecMode 为EXACTLY，SpecSize 就是自己设置的值，即rootDimension；
团结我们上面的分析，由于DecorView的LayoutParams为MATCH_PARENT，因此，DecorView的MeasureSpec终极为：MeasureSpec.makeMeasureSpec(windowSize, MeasureSpec.EXACTLY)，即DecorView的 SpecMode 为EXACTLY，SpecSize 为屏幕巨细。

默认丈量（measure）

颠末上述步骤求取得到 View 的MeasureSpec后，接下来就可以真正对 View 举行丈量，求取 View 的终极丈量宽/高：
Android 内部对视图举行丈量的过程是由View#measure(int, int)方法负责的，但是对于View和ViewGroup，其详细丈量过程有所差异。
因此，对于丈量过程，我们分别对View和ViewGroup举行分析：

- 如果父容器的丈量模式为UNSPECIFIED：即父容器巨细无限定，此时：
  - 如果子View 的LayoutParams为详细数值：则表现子View 已明白设置了详细巨细，因此，此时子View 的丈量巨细即为自己设置的值，即childDimension，丈量模式为EXACTLY。
  - 如果子View 的LayoutParams为MATCH_PARENT：表现子View 的巨细撑满父容器，由于父容器巨细无限定，因此，子View 的巨细也是无限定的，以是，子View 的丈量模式为UNSPECIFIED，丈量巨细未知，通常设置为0，表现无限。
  - 如果子View 的LayoutParams为WRAP_CONTENT：表现子View 自顺应内容巨细，由于父容器巨细无限定，因此，子View 的丈量巨细也是无限定的，以是其模式为UNSPECIFIED，丈量巨细无限，通常利用0举行表现。

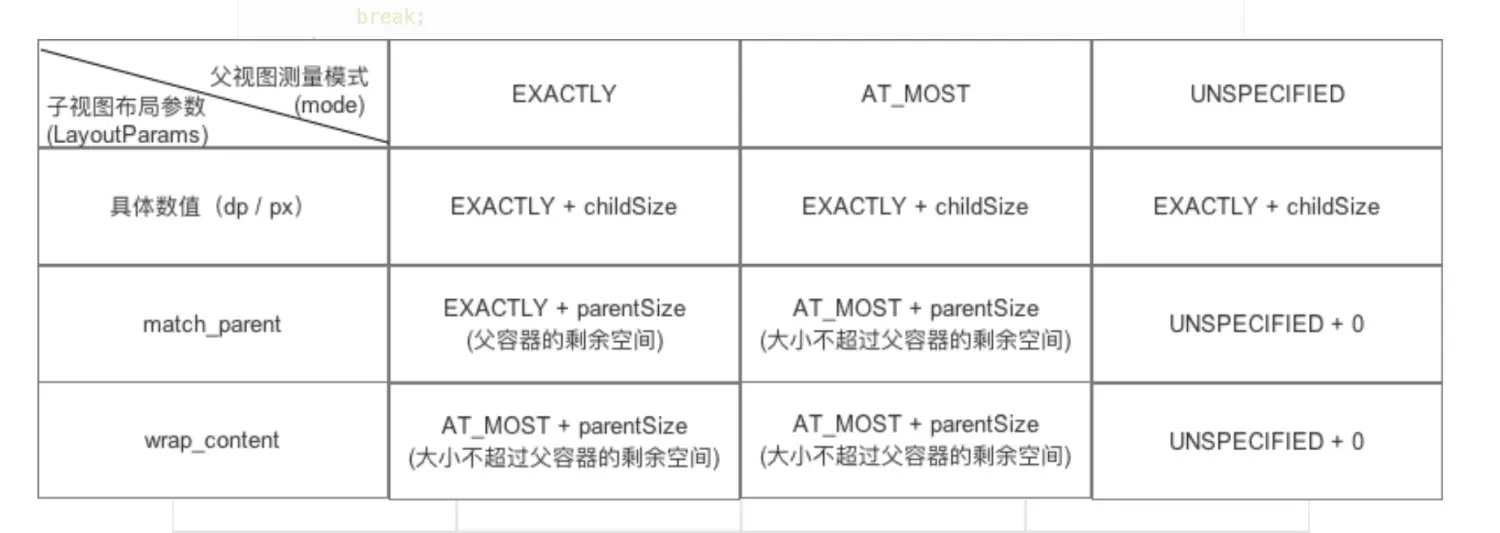

上述的逻辑总结如下图所示：（注：图片泉源于互联网，侵删）
注：前面我们不停夸大：子View 的MeasureSpec是由其LayoutParams和父容器的MeasureSpec共同束缚构造而成，实在这部门逻辑就是ViewGroup#getChildMeasureSpec(...)方法负责的，可以很清楚看到，子View 的MeasureSpec就是在父容器MeasureSpec束缚下，与其自身LayoutParams共同协商决定的。

综上，无论是对View的丈量还是ViewGroup的丈量，都是由View#measure(int widthMeasureSpec, int heightMeasureSpec)方法负责，然后真正执行 View 丈量的是 View 的onMeasure(int widthMeasureSpec, int heightMeasureSpec)方法。
详细来说，View直接在onMeasure(...)中丈量并设置自己的终极丈量宽/高。在默认丈量环境下，View的丈量宽/高由其父容器的MeasureSpec和自身的LayoutParams共同决定，当View自身的丈量模式为LayoutParams.UNSPECIFIED时，其丈量宽/高为android:minWidth/android:minHeight和其配景宽/高之间的较大值，别的环境皆为自身MeasureSpec指定的丈量尺寸。
而对于ViewGroup来说，由于布局特性的丰富性，只能自己手动覆写onMeasure(...)方法，实现自界说丈量过程，但是总的头脑都是先丈量子View 巨细，终极才华确定自己的丈量巨细。
layout 流程

当确定了 View 的丈量巨细后，接下来就可以来确定 View 的布局位置了，也即将 View 放置到屏幕详细哪个位置。
View layout

View 的布局过程由View#layout(...)负责，其源码如下：
// android/view/View.java/** * @param l Left position, relative to parent * @param t Top position, relative to parent * @param r Right position, relative to parent * @param b Bottom position, relative to parent */@SuppressWarnings({"unchecked"})public void layout(int l, int t, int r, int b) { ... setFrame(l, t, r, b); ... onLayout(changed, l, t, r, b); ...}View#layout(...)告急就做了两件事：

setFrame(...)：首先通过View#setFrame(...)来确定自己的布局位置，其源码如下：
// android/view/View.javaprotected boolean setFrame(int left, int top, int right, int bottom) { ... // Invalidate our old position invalidate(sizeChanged); mLeft = left; mTop = top; mRight = right; mBottom = bottom;}setFrame(...)实在就是更新记载 View 的四个极点位置，这样 View 在父容器中的坐标位置就确定了。
onLayout(...)：setFrame(...)是用于确定 View 自身的布局位置，而onLayout(...)告急用于确定子View 的布局位置：
protected void onLayout(boolean changed, int left, int top, int right, int bottom) {}由于 View 不包罗子组件，因此其onLayout是一个空实现。

ViewGroup layout

ViewGroup 的布局流程由ViewGroup#layout(...)负责，其源码如下：
// android/view/ViewGroup.java@UiThreadpublic abstract class ViewGroup extends View implements ViewParent, ViewManager { ... @Override public final void layout(int l, int t, int r, int b) {       ...       super.layout(l, t, r, b);       ... }可以看到，ViewGroup#layout(...)终极也是通过View#layout(...)完成自身的布局过程，一个留意的点是，ViewGroup#layout(...)是一个final方法，因此子类无法覆写该方法，告急是ViewGroup#layout(...)方法内部对子视图动画结果举行了相干设置。
由于ViewGroup#layout(...)内部终极调用的还是View#layout(...)，因此，ViewGroup#onLayout(...)就会得到回调，用于处置处罚子View 的布局放置，其源码如下：
// android/view/ViewGroup.java@Overrideprotected abstract void onLayout(boolean changed,       int l, int t, int r, int b);由于差异的ViewGroup，其布局特性差异，因此ViewGroup#onLayout(...)是一个抽象方法，交由ViewGroup子类依据自己的布局特性，摆放其子View 的位置。
draw 流程

当 View 的丈量巨细，布局位置都确定后，就可以终极将该 View 绘制到屏幕上了。
View 的绘制过程由View#draw(...)方法负责，其源码如下：
// android/view/View.javapublic void draw(Canvas canvas) { ... /*    * Draw traversal performs several drawing steps which must be executed    * in the appropriate order:    *    *    1\. Draw the background    *    2\. If necessary, save the canvas' layers to prepare for fading    *    3\. Draw view's content    *    4\. Draw children    *    5\. If necessary, draw the fading edges and restore layers    *    6\. Draw decorations (scrollbars for instance)    */ // Step 1, draw the background, if needed drawBackground(canvas); // skip step 2 & 5 if possible (common case) ... // Step 2, save the canvas' layers if (drawTop) {       canvas.saveLayer(left, top, right, top + length, null, flags); } if (drawBottom) {       canvas.saveLayer(left, bottom - length, right, bottom, null, flags); } if (drawLeft) {       canvas.saveLayer(left, top, left + length, bottom, null, flags); } if (drawRight) {       canvas.saveLayer(right - length, top, right, bottom, null, flags); } ... // Step 3, draw the content if (!dirtyOpaque) onDraw(canvas); // Step 4, draw the children dispatchDraw(canvas); // Step 5, draw the fade effect and restore layers ... if (drawTop) {       ...       canvas.drawRect(left, top, right, top + length, p); } if (drawBottom) {       ...       canvas.drawRect(left, bottom - length, right, bottom, p); } if (drawLeft) {       ...       canvas.drawRect(left, top, left + length, bottom, p); } if (drawRight) {       ...       canvas.drawRect(right - length, top, right, bottom, p); } ... // Step 6, draw decorations (foreground, scrollbars) onDrawForeground(canvas);}实在表明已经写的很清楚了，View#draw(...)告急做了以下 6 件事：

绘制配景：drawBackground(...)
如果有须要的话，生存画布图层：Canvas.saveLayer(...)
绘制自己：onDraw(...)，其源码如下：
// android/view/View.javaprotected void onDraw(Canvas canvas) {}View#onDraw(...)是一个空方法，由于每个 View 的绘制都是差异的，自界说 View 时，通常会覆写该方法，手动绘制该 View 内容。
绘制子View：dispatchDraw(...)，其源码如下：
// android/view/View.javaprotected void dispatchDraw(Canvas canvas) {}由于 View 没有子元素，因此其dispatchDraw是一个空实现。
查察下ViewGroup#dispatchDraw(...)，其源码如下：
// android/view/ViewGroup.java@Overrideprotected void dispatchDraw(Canvas canvas) { ... final int childrenCount = mChildrenCount; final View[] children = mChildren; ... for (int i = 0; i < childrenCount; i++) { ... more |= drawChild(canvas, child, drawingTime); ... } ...}protected boolean drawChild(Canvas canvas, View child, long drawingTime) { return child.draw(canvas, this, drawingTime);}可以看到，其内部告急就是遍历子View，末了通过child.draw(...)让子View自己举行绘制。
如果有须要的话，绘制淡化结果并规复图层：Canvas.drawRect(...)
绘制装饰：onDrawForeground(...)，其源码如下：
// android/view/View.javapublic void onDrawForeground(Canvas canvas) { onDrawScrollIndicators(canvas); onDrawScrollBars(canvas); final Drawable foreground = mForegroundInfo != null ? mForegroundInfo.mDrawable : null; ... foreground.draw(canvas); }}实在告急就是绘制滚动条，远景图片等视图相干的装饰。

绘制起始流程
我们知道，在Activity启动过程中，会调用到ActivityThread.handleResumeActivity(...)，该方法就是 View 视图绘制的起始之处：
// frameworks/base/core/java/android/app/ActivityThread.javafinal void handleResumeActivity(IBinder token,    boolean clearHide, boolean isForward, boolean reallyResume) { ... // 回调 Activity.onResume() 方法 ActivityClientRecord r = performResumeActivity(token, clearHide); ... // 获取当前 Activity 实例 final Activity a = r.activity; ... // 此处的 window 为与 Activity 绑定的 PhoneWindow，即 Activity.mWindow r.window = r.activity.getWindow(); // PhoneWindow 绑定的顶层视图：DecorView View decor = r.window.getDecorView(); decor.setVisibility(View.INVISIBLE); // 获取与 Activity 绑定的 WindowManager，实际上是 PhoneWindow 的 WindowManager ViewManager wm = a.getWindowManager(); WindowManager.LayoutParams l = r.window.getAttributes(); ... // 添加 DecorView 到 PhoneWindow 上（相称于设置 Activity 根视图） wm.addView(decor, l); ...}可以看到，ActivityThread.handleResumeActivity(...)告急就是获取到当前Activity绑定的ViewManager，末了调用ViewManager.addView(...)方法将DecorView设置到PhoneWindow上，也即设置到当前Activity上。ViewManager是一个接口，WindowManager继续ViewManager，而WindowManagerImpl实现了接口WindowManager，此处的ViewManager.addView(...)实际上调用的是WindowManagerImpl.addView(...)，源码如下所示：
// frameworks/base/core/java/android/view/WindowManagerImpl.javapublic final class WindowManagerImpl implements WindowManager { private final WindowManagerGlobal mGlobal = WindowManagerGlobal.getInstance(); ... @Override public void addView(@NonNull View view, @NonNull ViewGroup.LayoutParams params) {    applyDefaultToken(params);    mGlobal.addView(view, params, mDisplay, mParentWindow); } ...}WindowManagerImpl.addView(...)内部转发到WindowManagerGlobal.addView(...)：// frameworks/base/core/java/android/view/WindowManagerGlobal.javapublic final class WindowManagerGlobal { ... public void addView(View view, ViewGroup.LayoutParams params,          Display display, Window parentWindow) {    ...    ViewRootImpl root;    ...    // 实例化一个 ViewRootImpl    root = new ViewRootImpl(view.getContext(), display);    ...    // 将 ViewRootImpl 与 DecorView 关联到一起    root.setView(view, wparams, panelParentView);    ... } ...}在WindowManagerGlobal.addView(...)内部，会创建一个ViewRootImpl实例，然后调用ViewRootImpl.setView(...)将ViewRootImpl与DecorView关联到一起：
// frameworks/base/core/java/android/view/ViewRootImpl.javapublic final class ViewRootImpl implements ViewParent,    View.AttachInfo.Callbacks, HardwareRenderer.HardwareDrawCallbacks { ... public void setView(View view, WindowManager.LayoutParams attrs, View panelParentView) {    ...    // 将 DecorView 绑定到 ViewRootImpl.mView 属性上    mView = view;    ...    mWindowAttributes.copyFrom(attrs);    ...    // Schedule the first layout -before- adding to the window    // manager, to make sure we do the relayout before receiving    // any other events from the system.    requestLayout();    ... } ... @Override public void requestLayout() {    if (!mHandlingLayoutInLayoutRequest) {          // 查抄是否处于主线程          checkThread();          ...          scheduleTraversals();    } } ...}ViewRootImpl.setView(...)内部首先关联了传递过来的DecorView（通过属性mView指向DecorView即可创建关联），然后终极调用requestLayout()，而requestLayout()内部又会调用方法scheduleTraversals()：
// frameworks/base/core/java/android/view/ViewRootImpl.javapublic final class ViewRootImpl implements ViewParent,    View.AttachInfo.Callbacks, HardwareRenderer.HardwareDrawCallbacks { ... Choreographer mChoreographer; ... final class TraversalRunnable implements Runnable {    @Override    public void run() {          // 开始执行绘制          doTraversal();    } } final TraversalRunnable mTraversalRunnable = new TraversalRunnable(); ... void scheduleTraversals() {    if (!mTraversalScheduled) { // 同一帧内不会多次调用遍历          mTraversalScheduled = true;          // 发送一个同步屏蔽          mTraversalBarrier = mHandler.getLooper().getQueue().postSyncBarrier();          // 将 UI 绘制任务发送到 Choreographer，回调触发 mTraversalRunnable，执行绘制利用          mChoreographer.postCallback(                Choreographer.CALLBACK_TRAVERSAL, mTraversalRunnable, null);          ...    } } ... void doTraversal() {    ...    performTraversals();    ... } ...}ViewRootImpl.scheduleTraversals()内部告急做了两件事：
调用MessageQueue.postSyncBarrier()方法发送一个同步屏蔽，同步屏蔽可以拦截Looper对同步消息的获取与分发，即到场同步屏蔽后，此时Looper只会获取和处置处罚异步消息，如果没有异步消息，则进入壅闭状态。
通过Choreographer.postCallback(...)发送一个Choreographer.CALLBACK_TRAVERSAL的异步视图渲染消息。由于前面已经发送了一个同步屏蔽，因此此处的视图绘制渲染消息会优先被处置处罚。
Choreographer.postCallback(...)会申请一次 VSYNC 制止信号，当 VSYNC 信号到达时，便会回调Choreographer.doFrame(...)方法，内部会触发已经添加的回调任务，Choreographer的回调任务有以下四种范例：
// 回调 INPUT 任务doCallbacks(Choreographer.CALLBACK_INPUT, mframeTimeNanos);// 回调 ANIMATIONdoCallbacks(Choreographer.CALLBACK_ANIMATION, frameTimeNanos)；// 回调 View 绘制任务 TRAVERSALdoCallbacks(Choreographer,CALLBACK_TRAVERSAL, frameTimeNanos);// API Level 23 新增，COMMIT doCallbacks(Choreographer.CALLBACK_COMMIT, frameTimeNanos);因此，ViewRootImpl.scheduleTraversals(...)内部通过
<meta charset="utf-8">
mChoreographer.postCallback(Choreographer.CALLBACK_TRAVERSAL, mTraversalRunnable, null)发送的异步视图渲染消息就会得到回调，即回调mTraversalRunnable.run()方法，终极会执行doTraversal()方法，而doTraversal()内部又会调用performTraversals()方法，该方法才是真正开始执行 View 绘制流程的地方，其源码如下所示：
// frameworks/base/core/java/android/view/ViewRootImpl.javapublic final class ViewRootImpl implements ViewParent,       View.AttachInfo.Callbacks, HardwareRenderer.HardwareDrawCallbacks { ... private void performTraversals() {       int childWidthMeasureSpec = getRootMeasureSpec(mWidth, lp.width);       int childHeightMeasureSpec = getRootMeasureSpec(mHeight, lp.height);       ...       // Ask host how big it wants to be       performMeasure(childWidthMeasureSpec, childHeightMeasureSpec);       ...       performLayout(lp, desiredWindowWidth, desiredWindowHeight);       ...       performDraw();       ... } ...}综上，performTraversals()会依次调用performMeasure(...)、performLayout(...)和performDraw()三个方法，这三个方法会依次完成顶层View（即DecorView）的丈量（measure）、布局（layout）和绘制（draw）流程，详细详情请参考后文。

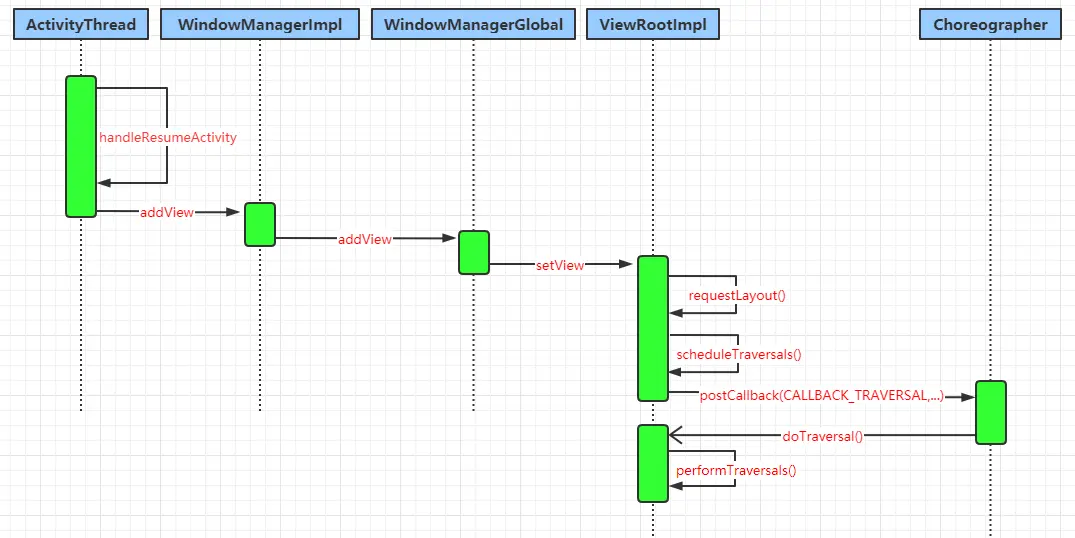

到此，我们才真正进入 View 绘制流程，总结一下上述流程，如下图所示：

performMeasure

书接前文，我们知道，真正开始 View 绘制流程是ViewRootImpl.performTraversals()，该方法内部首先举行的是performMeasure(...)流程：
// frameworks/base/core/java/android/view/ViewRootImpl.javaprivate void performMeasure(int childWidthMeasureSpec, int childHeightMeasureSpec) { Trace.traceBegin(Trace.TRACE_TAG_VIEW, "measure"); try {       // 调用 DecorView.measure(...)       mView.measure(childWidthMeasureSpec, childHeightMeasureSpec); } finally {       Trace.traceEnd(Trace.TRACE_TAG_VIEW); }}此处的mView实在就是DecorView，其赋值指向在ViewRootImpl.setView(...)中举行，可以看到，performMeasure(...)实际调用的是DecorView.measure(...)，以是终极会回调DecorView#onMeasure(...)方法，其源码如下：
// frameworks/base/core/java/com/android/internal/policy/PhoneWindow.javapublic class PhoneWindow extends Window implements MenuBuilder.Callback { ... private final class DecorView extends FrameLayout implements RootViewSurfaceTaker {       ...       @Override       protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {          ...          super.onMeasure(widthMeasureSpec, heightMeasureSpec);          ...       } ...}可以看到，DecorView#onMeasure(...)内部将丈量过程交由其父类，即FrameLayout举行处置处罚，那我们看下FrameLayout#onMeasure(...)源码：
// frameworks/base/core/java/android/widget/FrameLayout.javapublic class FrameLayout extends ViewGroup { ... @Override protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {       // 获取子View 数量       int count = getChildCount();       ...       // 最大高度       int maxHeight = 0;       // 最大宽度       int maxWidth = 0;       int childState = 0;       for (int i = 0; i < count; i++) {          // 获取子View          final View child = getChildAt(i);          // 只对可见的子View 举行丈量          if (mMeasureAllChildren || child.getVisibility() != GONE) {             // 丈量子View             measureChildWithMargins(child, widthMeasureSpec, 0, heightMeasureSpec, 0);             // 获取子View 的布局参数             final LayoutParams lp = (LayoutParams) child.getLayoutParams();             // 获取当前子View的宽度，包罗其外边距，记载子View的最大宽度             maxWidth = Math.max(maxWidth,                      child.getMeasuredWidth() + lp.leftMargin + lp.rightMargin);             // 记载子View的最大高度             maxHeight = Math.max(maxHeight,                      child.getMeasuredHeight() + lp.topMargin + lp.bottomMargin);             ...          }       }       // Account for padding too       // 最大宽度包罗远景偏移量：padding       maxWidth += getPaddingLeftWithForeground() + getPaddingRightWithForeground();       // 最大高度包罗远景偏移量：padding       maxHeight += getPaddingTopWithForeground() + getPaddingBottomWithForeground();       // Check against our minimum height and width       // 比力子View 和体系发起的子View 最小高度，获取两者中的较大值       maxHeight = Math.max(maxHeight, getSuggestedMinimumHeight());       // 比力子View 和体系发起的子View 最小宽度，获取两者中的较大值       maxWidth = Math.max(maxWidth, getSuggestedMinimumWidth());       // Check against our foreground's minimum height and width       final Drawable drawable = getForeground();       if (drawable != null) {          // 子View 高度和远景图片高度比力，记载此中较大值          maxHeight = Math.max(maxHeight, drawable.getMinimumHeight());          // 子View 高度和远景图片宽度比力，记载此中较大值          maxWidth = Math.max(maxWidth, drawable.getMinimumWidth());       }       // 记载丈量结果       setMeasuredDimension(resolveSizeAndState(maxWidth, widthMeasureSpec, childState),             resolveSizeAndState(maxHeight, heightMeasureSpec,                      childState << MEASURED_HEIGHT_STATE_SHIFT));       ... } ...}FrameLayout的布局特性为：全部子View 层叠在一起，以是FrameLayout的丈量宽/高就是其全部子View 中最大的宽和高，因此FrameLayout#onMeasure(...)的核心逻辑就是遍历其全部子View，然后通过measureChildWithMargins(...)（该方法前面内容已详细先容）丈量子View，然后就可以获取子View 的宽/高，记载此中最大的宽/高值，作为自己的丈量宽/高。
颠末以上步骤，DecorView的丈量就已经完成了。
综上，ViewRootImpl#performMeasure(...)实在就是对DecorView的丈量过程（DecorView#measure(...)），DecorView是一个FrameLayout，其丈量过程告急由FrameLayout#onMeasure(...)负责，内部告急丈量逻辑是先遍历全部子View，让子View 先自己举行丈量（child.measure(...)），然后就可以获取子View 的丈量巨细，记载全部子View 中占比最大的丈量宽/高，作为自己的终极丈量巨细。
<meta charset="utf-8">
performLayout

ViewRootImpl#performMeasure(...)完成对DecorView的丈量后，接下来执行的是ViewRootImpl#performLayout(...)，其源码如下：
// frameworks/base/core/java/android/view/ViewRootImpl.javaprivate void performLayout(WindowManager.LayoutParams lp, int desiredWindowWidth,       int desiredWindowHeight) { ... // cache mView since it is used so much below... final View host = mView; ... host.layout(0, 0, host.getMeasuredWidth(), host.getMeasuredHeight()); ...}此中，参数lp的width和height均为MATCH_PARENT，desiredWindowWidth和desiredWindowHeight为屏幕宽/高，mView为DecorView。
以是，performLayout(...)内部实在就是调用DecorView#layout(...)，前面 layout 流程中先容过，ViewGroup#layout(...)内部终极会通过View#layout(...)举行布局，而View#layout(...)内部终极通过View#setFrame(...)方法记载四个极点位置，这样DecorView自己的布局位置就已确定了，即host.layout(0, 0, host.getMeasuredWidth(), host.getMeasuredHeight())。
确定了DecorView自身的布局位置后，接下来就是要布局其子View 了，因此，这里终极回调的是DecorView#onLayout(...)方法，其源码如下所示：
// frameworks/base/core/java/com/android/internal/policy/PhoneWindow.javapublic class PhoneWindow extends Window implements MenuBuilder.Callback { ... private final class DecorView extends FrameLayout implements RootViewSurfaceTaker {       ...       @Override       protected void onLayout(boolean changed, int left, int top, int right, int bottom) {          super.onLayout(changed, left, top, right, bottom);          ...       } ...}DecorView#onLayout(...)内部转交给FrameLayout#onLayout(...)举行子View 布局利用，其源码如下：
// frameworks/base/core/java/android/widget/FrameLayout.javapublic class FrameLayout extends ViewGroup { ... @Override protected void onLayout(boolean changed, int left, int top, int right, int bottom) {       // 布局子View       layoutChildren(left, top, right, bottom, false /* no force left gravity */); } void layoutChildren(int left, int top, int right, int bottom,                               boolean forceLeftGravity) {       // 获取子View 数量       final int count = getChildCount();       // 左边可放置起始点坐标       final int parentLeft = getPaddingLeftWithForeground();       // 右边可放置尽头坐标       final int parentRight = right - left - getPaddingRightWithForeground();       // 顶部可放置起始点坐标       final int parentTop = getPaddingTopWithForeground();       // 底部可放置尽头坐标       final int parentBottom = bottom - top - getPaddingBottomWithForeground();       // 遍历子View       for (int i = 0; i < count; i++) {          // 获取子View          final View child = getChildAt(i);          // 不放置状态为 GONE 的子View          if (child.getVisibility() != GONE) {             // 获取子View 布局参数             final LayoutParams lp = (LayoutParams) child.getLayoutParams();             // 获取子View 丈量宽/高             final int width = child.getMeasuredWidth();             final int height = child.getMeasuredHeight();             // 当前子View 的布局左边界             int childLeft;             // 当前子View 的布局右边界             int childTop;             ...             child.layout(childLeft, childTop, childLeft + width, childTop + height);          }       } } ...}FrameLayout#onLayout(...)内部是通过FrameLayout#layoutChildren(...)举行子View 的布局利用，其告急逻辑就是遍历全部子View，计算得到子View 的四个极点位置坐标，末了将结果传递给child.layout(...)，让子View 记载自己在父容器中的布局位置，完成子View 的布局过程。
综上，ViewRootImpl#performLayout(...)就是对DecorView的布局过程，此过程会递归计算各个子View 的布局位置，调用子View 的布局方法，完成各个子View 的布局。
performDraw

完成了performMeasure(...)和performLayout(...)后，末了一步就是performDraw(...)过程，其源码如下：
// frameworks/base/core/java/android/view/ViewRootImpl.javaprivate void performDraw() { ... draw(fullRedrawNeeded); ...}private void draw(boolean fullRedrawNeeded) { ... if (!drawSoftware(surface, mAttachInfo, xOffset, yOffset, scalingRequired, dirty)) {       return; } ...}private boolean drawSoftware(Surface surface, AttachInfo attachInfo, int xoff, int yoff,       boolean scalingRequired, Rect dirty) { ... mView.draw(canvas); ...}可以看到，ViewRootImpl#performDraw()内部会经由ViewRootImpl#draw(...)、ViewRootImpl#drawSoftware(...)，终极执行的还是DecorView#draw(...)过程，其源码如下：
// frameworks/base/core/java/com/android/internal/policy/PhoneWindow.javapublic class PhoneWindow extends Window implements MenuBuilder.Callback { ... private final class DecorView extends FrameLayout implements RootViewSurfaceTaker {       @Override       public void draw(Canvas canvas) {          super.draw(canvas);          if (mMenuBackground != null) {             mMenuBackground.draw(canvas);          }       } ...}由于FrameLayout没有覆写draw(...)方法，因此，super.draw(...)终极调用的是View#draw(...)方法，以是DecorView默认采取的就是 View 的绘制方法，详细绘制详情上文已先容过了，告急就是对DecorView的配景、内容、子View、滚动条等装饰视图举行绘制。
至此，View 绘制的整个流程已根本先容完毕。
总结

View 的绘制告急有以下一些核心内容：

三大流程：View 绘制告急包罗如下三大流程：
- measure：丈量流程，告急负责对 View 举行丈量，其核心逻辑位于View#measure(...)，真正的丈量处来由View#onMeasure(...)负责。默认的丈量规则为：如果 View 的布局参数为LayoutParams.WRAP_CONTENT或LayoutParams.MATCH_PARENT，那么其丈量巨细为 SpecSize；如果其布局参数为LayoutParams.UNSPECIFIED，那么其丈量巨细为android:minWidth/android:minHeight和其配景之间的较大值。
自界说View 通常覆写onMeasure(...)方法，在其内一样寻常会对WRAP_CONTENT预设一个默认值，区分WARP_CONTENT和MATCH_PARENT结果，终极完资源身的丈量宽/高。而ViewGroup在onMeasure(...)方法中，通常都是先丈量子View，网络到相应数据后，才华终极丈量自己。
- layout：布局流程，告急完成对 View 的位置放置，其核心逻辑位于View#layout(...)，该方法内部告急通过View#setFrame(...)记载自己的四个极点坐标（记载与对应成员变量中即可），完资源身的位置放置，末了会回调View#onLayout(...)方法，在其内完成对子View 的布局放置。
  注：差异于 measure 流程首先对子View 举行丈量，末了才丈量自己，layout 流程首先是先定位自己的布局位置，然后才处置处罚放置子View 的布局位置。
- draw：绘制流程，就是将 View 绘制到屏幕上，其核心逻辑位于View#draw(...)，告急就是对配景、自身内容（onDraw(...)）、子View（dispatchDraw(...)）、装饰（滚动条、远景等） 举行绘制。
  注：通常自界说View 覆写onDraw(...)方法，完资源身的绘制即可，ViewGroup 一样寻常充当容器利用，因此通常无需覆写onDraw(...)。
Activity 的根视图（即DecorView）终极是绑定到ViewRootImpl，详细是由ViewRootImpl#setView(...)举行绑定关联的，后续 View 绘制的三大流程都是均有ViewRootImpl负责执行的。
对 View 的丈量流程中，最关键的一步是求取 View 的MeasureSpec，View 的MeasureSpec是在其父容器MeasureSpec的束缚下，团结自己的LayoutParams共同丈量得到的，详细的丈量逻辑由ViewGroup#getChildMeasureSpec(...)负责。
DecorView的MeasureSpec取决于自己的LayoutParams和屏幕尺寸，详细的丈量逻辑位于ViewRootImpl#getRootMeasureSpec(...)。

末了，稍微总结一下 View 绘制的整个流程：

首先，当 Activity 启动时，会触发调用到ActivityThread#handleResumeActivity(..)，其内部会履历一系列过程，天生DecorView和ViewRootImpl等实例，末了通过ViewRootImpl#setView(decor,MATCH_PARENT)设置 Activity 根View。
注：ViewRootImpl#setView(...)内容通过将其成员属性ViewRootImpl#mView指向DecorView，完成两者之间的关联。
ViewRootImpl乐成关联DecorView后，其内部会设置同步屏蔽并发送一个CALLBACK_TRAVERSAL异步渲染消息，在下一次 VSYNC 信号到来时，CALLBACK_TRAVERSAL就会得到响应，从而终极触发执行ViewRootImpl#performTraversals(...)，真正开始执行 View 绘制流程。
ViewRootImpl#performTraversals(...)内部会依次调用ViewRootImpl#performMeasure(...)、ViewRootImpl#performLayout(...)和ViewRootImpl#performDraw(...)三大绘制流程，此中：
- performMeasure(..)：内部告急就是对DecorView执行丈量流程：DecorView#measure(...)。DecorView是一个FrameLayout，其布局特性是层叠布局，所占的空间就是其子View 占比最大的宽/高，因此其丈量逻辑（onMeasure(...)）是先对全部子View 举行丈量，详细是通过ViewGroup#measureChildWithMargins(...)方法对子View 举行丈量，子View 丈量完成后，记载最大的宽/高，设置为自己的丈量巨细（通过View#setMeasuredDimension(...)），云云便完成了DecorView的丈量流程。
- performLayout(...)：内部实在就是调用DecorView#layout(...)，云云便完成了DecorView的布局位置，末了会回调DecorView#onLayout(...)，负责子View 的布局放置，核心逻辑就是计算出各个子View 的坐标位置，末了通过child.layout(...)完成子View 布局。
- performDraw()：内部终极调用到的是DecorView#draw(...)，该方法内部并未对绘制流程做任何修改，因此终极执行的是View#draw(...)，以是告急就是依次完成对DecorView的配景、子View（dispatchDraw(...)） 和 视图装饰（滚动条、远景等） 的绘制。

作者：Whyn
链接：https://www.jianshu.com/p/ee5d3bb5ab90
泉源：简书
著作权归作者全部。贸易转载请接洽作者得到授权，非贸易转载请注明出处。
