android View动画---操持理念

计算机软件开发 · 2024-9-7 20:07:53

本章内容： 相识View动画的总体操持理念，关键是头脑，而非代码细节.
一. 怎样让View动起来.

1. 起主要相识View是怎样展示到屏幕上的?
①. 先确定View的位置，如下图：

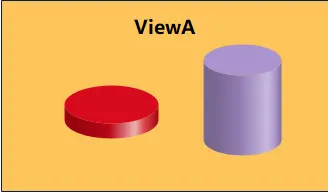

②. 在View上面绘制内容，如下图：

2. 得出两种让View运动的方案：
①. layout() 改变结构位置
②. draw() 改变绘制内容的位置
二. 体系接纳的时哪种方案呢？

答：第2种, draw() 绘制时，改变绘制内容的位置.

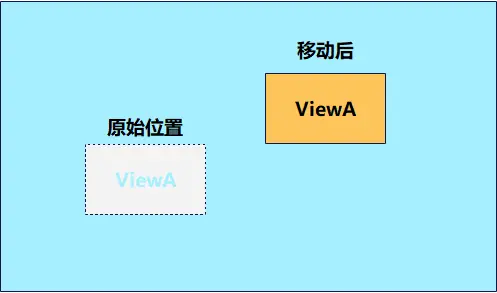

如许做的长处：无论怎样运动，生存了原始位置 (相对父控件的位置), 如下图:

三. View中，setScrollX、setScrollY怎样实现滚动的？

从操持者的角度看： 为了低沉耦合度，我们应该把必要滚动的信息单独记录下来，然后在draw()绘制的时间，加上必要滚动的坐标，终极的出新的绘制坐标, 如下图：

从源码实现的角度看：
以setScrollY为例:

给mScrollY 变量赋值

protected int mScrollY; public void setScrollY(int value) { scrollTo(mScrollX, value); } public void scrollTo(int x, int y) { if (mScrollX != x || mScrollY != y) { mScrollX = x; mScrollY = y; if (!awakenScrollBars()) { postInvalidateOnAnimation(); } } }

draw()绘制, 关键代码(伪代码)

public void draw(Canvas canvas) {       int left = mScrollX + paddingLeft;       int right = left + mRight - mLeft - mPaddingRight - paddingLeft;       int top = mScrollY + getFadeTop(offsetRequired);       int bottom = top + getFadeHeight(offsetRequired);       canvas.saveUnclippedLayer(left、top、right、位置信息);       canvas.drawRect(left、top、right、bootm 位置信息)}四. 补间动画和属性动画怎样实现的?

从操持者的角度看: 原理和上面雷同，先把动画信息先用单独对象生存起来，然后在draw()绘制的时间，举行矩阵厘革，如下图：

从源码的角度看:
①. 补间动画生存，实在就是生存到一个变量中 mCurrentAnimation
View.java protected Animation mCurrentAnimation = null; public void startAnimation(Animation animation) {       ...       setAnimation(animation);       invalidate(true); } public void setAnimation(Animation animation) {       mCurrentAnimation = animation; }②. 属性动画生存,  以setTranslationX为例，实在就是把值生存到一个变量中mRenderNode
View.java final RenderNode mRenderNode; public View(Context context) {       mRenderNode = RenderNode.create(getClass().getName(), new ViewAnimationHostBridge(this)); } public void setTranslationX(float translationX) {       if (translationX != getTranslationX()) {          mRenderNode.setTranslationX(translationX);          invalidateViewProperty(false, true);       }③. 绘制过程
View.javaboolean draw(Canvas canvas, ViewGroup parent, long drawingTime) {       Transformation transformToApply = null;       //获取补间动画       final Animation a = getAnimation();       if (a != null) {          //根据时间，盘算出必要的矩阵厘革信息，并用Transformation包起来          applyLegacyAnimation(parent, drawingTime, a, scalingRequired);          //这时transformToApply内里已经有变动矩阵的信息          transformToApply = parent.getChildTransformation();       }    //canvas 矩阵变动    if (transformToApply != null) {       canvas.concat(transformToApply.getMatrix());    }       //获取属性动画的矩阵厘革信息，canvas 矩阵变动    if (!childHasIdentityMatrix && !drawingWithRenderNode) {          canvas.concat(getMatrix());    }    //开始常见的draw绘制    draw(canvas);}④. 补间动画，怎样盘算Matrix()信息 (矩阵变动信息)
Matrix()信息, 现实上是包裹起来的，结构如下图：

View.javaboolean draw(Canvas canvas, ViewGroup parent, long drawingTime) { applyLegacyAnimation(parent, drawingTime, a, scalingRequired);}private boolean applyLegacyAnimation(ViewGroup parent, long drawingTime, Animation a, boolean scalingRequired) {    Transformation t = parent.getChildTransformation();    a.getTransformation(drawingTime, t, 1f);}Animation.java public boolean getTransformation(long currentTime, Transformation outTransformation,float scale) {       return getTransformation(currentTime, outTransformation); } public boolean getTransformation(long currentTime, Transformation outTransformation) {          //估值器处理惩罚, 不是本章重点          final float interpolatedTime = mInterpolator.getInterpolation(normalizedTime);          applyTransformation(interpolatedTime, outTransformation); }       //获取Matrix()信息,    protected void applyTransformation(float interpolatedTime, Transformation t) { }可以看到， Animation类中具体的算法applyTransformation()是空实现，必要交给子类来实现, 如果必要自界说动画算法，关键是重写这个方法，比方体系提供的平移动画：TranslateAnimation.java
@Override protected void applyTransformation(float interpolatedTime, Transformation t) {       float dx = mFromXDelta;       float dy = mFromYDelta;       if (mFromXDelta != mToXDelta) {          dx = mFromXDelta + ((mToXDelta - mFromXDelta) * interpolatedTime);       }       if (mFromYDelta != mToYDelta) {          dy = mFromYDelta + ((mToYDelta - mFromYDelta) * interpolatedTime);       }       t.getMatrix().setTranslate(dx, dy); }⑤.  属性动画，怎样盘算Matrix()信息 (矩阵变动信息)
mRenderNode就是前面生存的属性动画信息，将matrix传到RenderNode举行赋值，末了跑到native内里处理惩罚了，具体赋值的算法这里就不穷究了.
View.java boolean draw(Canvas canvas, ViewGroup parent, long drawingTime) {    canvas.concat(getMatrix()); } public Matrix getMatrix() {       final Matrix matrix = mTransformationInfo.mMatrix;       mRenderNode.getMatrix(matrix);  // 传进去后，在内里给matrix赋值       return matrix; }  RenderNode.java public void getMatrix(@NonNull Matrix outMatrix) {       nGetTransformMatrix(mNativeRenderNode, outMatrix.native_instance); }    @CriticalNative private static native void nGetTransformMatrix(long renderNode, long nativeMatrix);五. 动画是怎样做到一帧一帧运动的？

每次draw()的时间，都是根据当前时间，来获取动画对应的坐标.
如果动画没到竣事时间，调用invalidate()，期待下一次垂直同步信号, 会继续实行draw(), 具体的可以去相识 屏幕渲染机制.

六. 补间动画和属性动画对于点击触摸事件有什么差异？

动画只是位置上有所厘革，以是我们只必要事件对于位置是怎样判定的就可以了，源码如下：
ViewGroup.javapublic boolean dispatchTouchEvent(MotionEvent ev) { for (int i = childrenCount - 1; i >= 0; i--) { View child = getAndVerifyPreorderedView(preorderedList, children, childIndex); //判定触摸的坐标是否在child内 if (!isTransformedTouchPointInView(x, y, child, null)) { continue; } }}protected boolean isTransformedTouchPointInView(float x, float y, View child,PointF outLocalPoint) { //关键：原始坐标+属性动画 ---> 新的坐标 transformPointToViewLocal(point, child); //实行完这一句之后，point就已经算上动画后的坐标了 final boolean isInView = child.pointInView(point[0], point[1]); return isInView;} public void transformPointToViewLocal(float[] point, View child) { if (!child.hasIdentityMatrix()) { child.getInverseMatrix().mapPoints(point); //重新盘算point坐标 } }View.java //获取逆矩阵 public final Matrix getInverseMatrix() { final Matrix matrix = mTransformationInfo.mInverseMatrix; mRenderNode.getInverseMatrix(matrix); return matrix; } /*package*/ final boolean pointInView(float localX, float localY) { return pointInView(localX, localY, 0); } //终极盘算位置 public boolean pointInView(float localX, float localY, float slop) { return localX >= -slop && localY >= -slop && localX < ((mRight - mLeft) + slop) && localY < ((mBottom - mTop) + slop); }结论： 事件处理惩罚盘算坐标的时间，只是把属性动画思量进去了，并没有把补间动画算进去, 以是属性动画运动后，点击触摸事件是可以触发的，补间动画则不可.
思索： 如果补间动画也必要处理惩罚点击触摸事件, 那怎么办呢？能看懂本章内容的话，那应该很好办理了.
以上内容，仅代表个人观点，如有差异意见，接待指出一起讨论.
