我们经常用的UIKit框架就是继承与CoreAnimation，CoreGraphics框架。这两个框架又依赖于OpenGL ES。CoreImage是处置惩罚图像之前的一些使用。

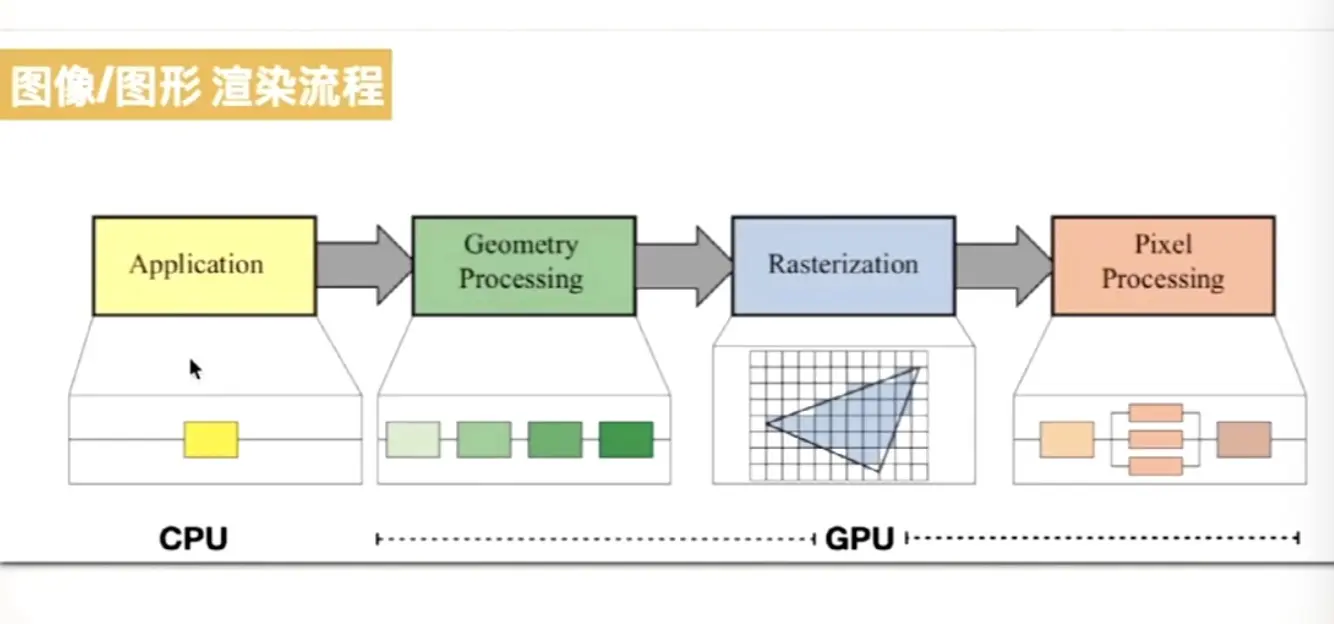

下面这张图是焦点：

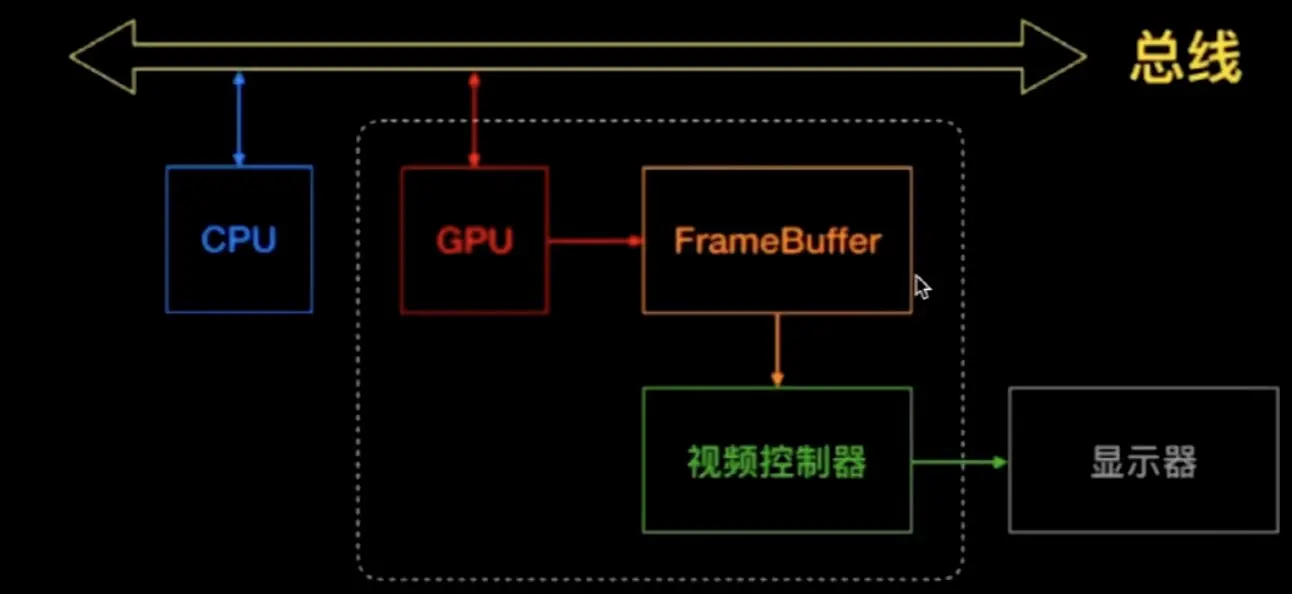

通过视频控制器去frameBuffer也就是帧缓存里读取，就是通过下面的电子枪帧扫描读取。当扫描一圈后，也就是回到初始位置的时间，就会形成一个Vsync垂直信号。
离屏渲染的界说：
如果要在体现屏上体现内容，我们至少必要一块与屏幕像素数据量一样大
的frame buffer（帧缓冲区），作为像素数据存储地区，然后由体现控制器把帧缓存区的数据体现到屏幕上。如果偶尔由于面临一些限制，一些缘故原由，比如说阴影，遮罩mask等，GPU无法把渲染效果直接写入frame buffer，而是先暂把中央的一个临时状态存在别的的内存地区，之后再写入frame buffer，那么这个过程被称之为离屏渲染。
UIview是基于CALayer的，CALayer其有三个部分，分别是backgroundColor，contents，borderWidthborderColor。此中clip to bounds属性就是设置修改contents的。

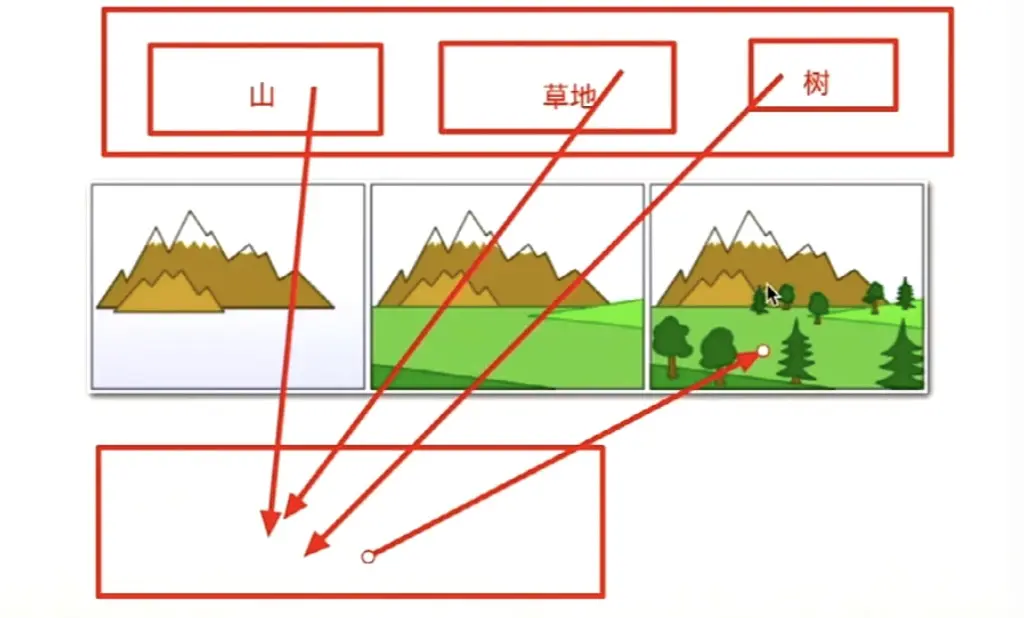

下面就是离屏渲染的过程，当要体现最后面一幅画时间，GPU在绘制时间数据时间，会先绘制个山，然后会绘制个草地，然后再绘制个树，然后会开辟了单独空间举行合成，这个空间也就是framebuffer。离屏渲染就是由于硬件的瓶颈限制导致的。
触发离屏渲染使用
光栅化肯定会触发离屏渲染：
光栅化是一个缓存机制，开启的话就会以bitmap位图的情势保存起来，下次再使用的话就会从缓存中拿取举行渲染，可以镌汰CPU盘算，其只能缓存100ms，以是很少用，其会触发离屏渲染。
- (void)ShouldRasterize {
self.lgImageView.layer.shouldRasterize = NO;
}
遮罩mask肯定会触发离屏渲染：
当添加遮罩，这个遮罩会放到CALayer的上层，这个就肯定会导致离屏渲染。
- (void)Mask {
//添加到layer的上层
CALayer *layer = [CALayer layer];
layer.frame = CGRectMake(30, 30, self.lgImageView.bounds.size.width, self.lgImageView.bounds.size.height);
layer.backgroundColor = [UIColor redColor].CGColor;
self.lgImageView.layer.mask = layer;
}
阴影肯定会触发离屏渲染：
阴影是添加到layer的下层，层级就会比力复杂，就会触发离屏渲染。
- (void)Shadows {
//添加到layer的下层
self.lgImageView.layer.shadowColor = [UIColor redColor].CGColor;
self.lgImageView.layer.shadowOffset = CGSizeMake(20, 20);
self.lgImageView.layer.shadowOpacity = 0.2;
self.lgImageView.layer.shadowRadius = 5;
self.lgImageView.layer.masksToBounds = NO;
}
上面的阴影是可以优化的，我们可以提前指定阴影的路径，通过UIBezierPath曲线途径如许就不会触发离屏渲染了。
//阴影优化
- (void)Shadows2 {
self.lgImageView.layer.shadowColor = [UIColor redColor].CGColor;
self.lgImageView.layer.shadowOpacity = 0.2;
self.lgImageView.layer.shadowRadius = 5;
self.lgImageView.layer.masksToBounds = NO;
//提前指定阴影的路径
[self.lgImageView.layer setShadowPath:[UIBezierPath bezierPathWithRect:CGRectMake(0, 0, self.lgImageView.bounds.size.width + 20, self.lgImageView.bounds.size.height + 20)].CGPath];
}
抗锯齿在满意肯定条件会触发离屏渲染。如果在设置属性时间，如果选择的模式为fit就会触发离屏渲染。选择的是fill就不会触发离屏渲染，是由于如许就不会有抗锯齿了，也就不会触发离屏渲染。
抗锯齿盘算量也很大，对性能有要求
- (void) EdgeAnntialiasing {
CGFloat angle = M_PI / 60.0;
[self.lgImageView.layer setTransform:CATransform3DRotate(self.lgImageView.layer.transform, angle, 0.0, 0.0, 1.0)];
self.lgImageView.layer.allowsEdgeAntialiasing = YES;
}
不透明不肯定会触发离屏渲染（必要看起是否有子视图）。
allowsGroupOpacity 这个是设置了视图的子视图在透明度上是否和俯视图同等，可以看标注1，如果没有标注1这块是不会触发离屏渲染的。
- (void)lgAllowsGroupOpacity {
//标注1
UIView *view = [[UIView alloc] initWithFrame:CGRectMake(0, 0, 20, 20)];
view.backgroundColor = [UIColor greenColor];
view.alpha = 0.8;
[self.lgImageView addSubview:view];
//标注1
self.lgImageView.alpha = 1;
//allowsGroupOpacity 设置视图的子视图在透明度上是否和俯视图同等
self.lgImageView.layer.allowsGroupOpacity = YES;
}
当view上另有别的subview时
view 上子视图的 alpha 在 0 ~ 1 之间
view.layer.allowsGroupOpcity = Yes
具体缘故原由在于重叠部分的图像必要两个view的图像合成来盘算，因此只有满意上述三个条件时，才会触发。
圆角不肯定会触发离屏渲染（label就不会触发离屏渲染，其他控件就会触发）。这个是由于lable我们在设置backgroundColor 颜色时间，着实是设置contents的颜色。
- (void)lgRadius {
//uilabel 设置圆角
self.lgImageView.backgroundColor = [UIColor redColor];
[self lgBezier];
// self.lgImageView.layer.backgroundColor = [UIColor greenColor].CGColor;
//contents + backgroundColor\border
// self.lgImageView.layer.cornerRadius = 40;
//
//// self.lgLabel.backgroundColor = [UIColor redColor];
// self.lgLabel.layer.backgroundColor = [UIColor greenColor].CGColor;
// self.lgLabel.layer.cornerRadius = 10;
}
在开辟中只管制止离屏渲染，由于会导致丢帧（卡顿），和斲丧内存（由于其必要单独分配一个空间出来存framebuffer）。

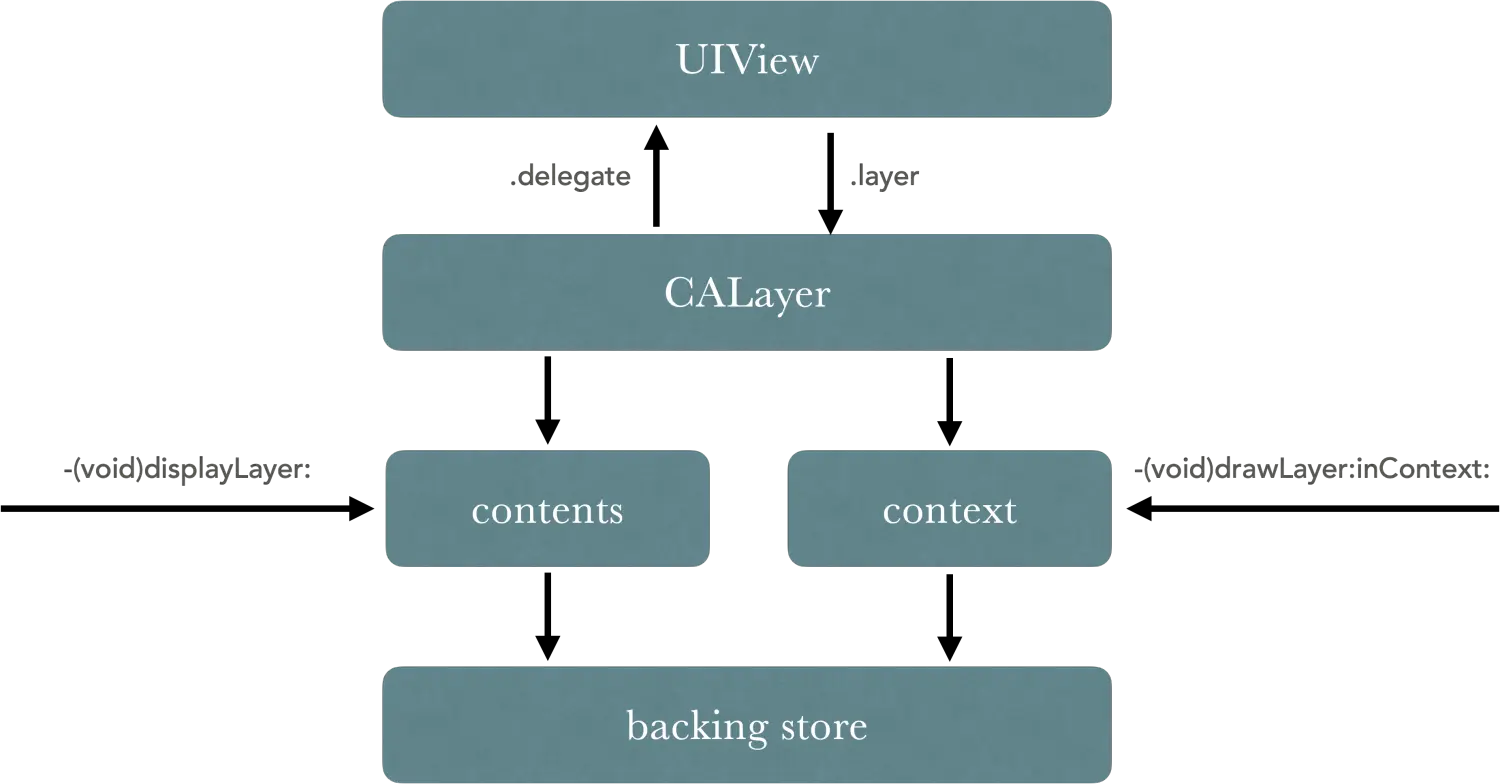

drawRect方法解说（一种特殊的离屏渲染）：
使用drawRect方法会再开辟一块画布， 是在开辟的画布上画，在开辟中只管少重写drawRect方法。这个会增大内存斲丧，这个被称为一种特殊的离屏渲染。使用drawRect后天生一个backing store，这个是村bitmap的，同时 会使用CoreGraphics框架，在CoreGraphics框架上使用这个是直接在CPU处置惩罚的。 |
