调用Java主类的main()方法

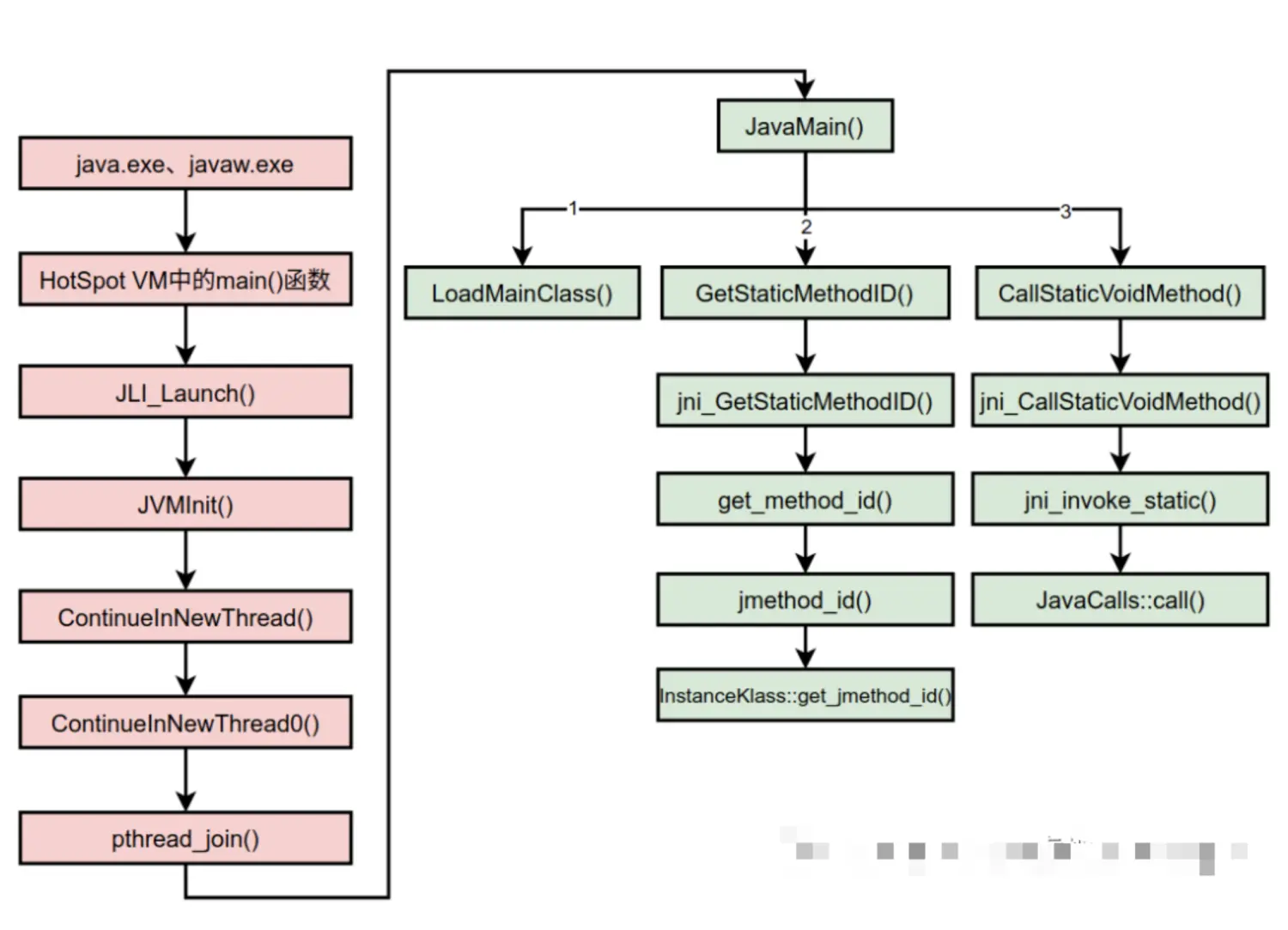

调用过程如下图所示。
此中浅赤色的函数由主线程执行，而别的的浅绿色部分由别的一个线程执行，浅绿色的线程终极也会负责执行Java主类中的main()方法。在JavaMain()函数中调用LoadMainClass()函数加载Java主类。接着在JavaMain()函数中有如下调用：
源代码位置：openjdk/jdk/src/share/bin/java.c
mainID = (*env)->GetStaticMethodID( env, mainClass, "main", "([Ljava/lang/String;)V");env为JNIEnv*范例。调用JNIEnv范例中界说的GetStaticMethodID()函数获取Java主类中main()方法的方法唯一ID，调用GetStaticMethodID()函数就是调用jni_GetStaticMethodID()函数，此函数的实现如下：
源代码位置：openjdk/hotspot/src/share/vm/prims/jni.cpp
JNI_ENTRY(jmethodID, jni_GetStaticMethodID(JNIEnv *env, jclass clazz,const char *name, const char *sig)) jmethodID ret = get_method_id(env, clazz, name, sig, true, thread); return ret;JNI_ENDstatic jmethodID get_method_id( JNIEnv *env, jclass clazz, const char *name_str, const char *sig, bool is_static, TRAPS){ const char *name_to_probe = (name_str == NULL) ? vmSymbols: bject_initializer_name()->as_C_string() : name_str; TempNewSymbol name = SymbolTable::probe(name_to_probe, (int)strlen(name_to_probe)); TempNewSymbol signature = SymbolTable::probe(sig, (int)strlen(sig)); KlassHandle klass(THREAD,java_lang_Class::as_Klass(JNIHandles::resolve_non_null(clazz))); // 包管java.lang.Class类已经初始化完成 klass()->initialize(CHECK_NULL); Method* m; if ( name == vmSymbols:bject_initializer_name() || 查找的是<init>方法 name == vmSymbols::class_initializer_name() ) { 查找的是<clinit>方法 // 由于要查找的是构造函数，构造函数没有继续特性，以是当前类找不到时不向父类中继续查找 if (klass->oop_is_instance()) { // find_method()函数不会向上查找 m = InstanceKlass::cast(klass())->find_method(name, signature); } else { m = NULL; } } else { // lookup_method()函数会向上查找 m = klass->lookup_method(name, signature); if (m == NULL && klass->oop_is_instance()) { m = InstanceKlass::cast(klass())->lookup_method_in_ordered_interfaces(name, signature); } } return m->jmethod_id();}获取Java类中main()方法的jmethod_id。
源代码位置：method.hpp
// Get this method's jmethodID -- allocate if it doesn't existjmethodID jmethod_id() { methodHandle this_h(this); return InstanceKlass::get_jmethod_id(method_holder(), this_h);}调用的InstanceKlass::get_jmethod_id()函数获取唯一ID，关于怎样获取或天生ID的过程这里不再详细先容，有爱好的自行研究。
在JavaMain()函数中有如下调用：
mainArgs = CreateApplicationArgs(env, argv, argc); (*env)->CallStaticVoidMethod(env, mainClass, mainID, mainArgs);通过调用CallStaticVoidMethod()函数来调用Java主类中的main()方法。控制权转移到Java主类中的main()方法之中。调用CallStaticVoidMethod()函数就是调用jni_CallStaticVoidMethod()函数，此函数的实现如下：
源代码位置：openjdk/hotspot/src/share/vm/prims/jni.cpp
JNI_ENTRY(void, jni_CallStaticVoidMethod(JNIEnv *env, jclass cls, jmethodID methodID, ...)) va_list args; va_start(args, methodID); JavaValue jvalue(T_VOID); JNI_ArgumentPusherVaArg ap(methodID, args); jni_invoke_static(env, &jvalue, NULL, JNI_STATIC, methodID, &ap, CHECK); va_end(args);JNI_END将传给Java方法的参数以C的可变长度参数传入后，使用JNI_ArgumentPusherVaArg实例ap是将其封装起来。JNI_ArgumentPusherVaArg类的继续体系如下：
JNI_ArgumentPusherVaArg->JNI_ArgumentPusher->SignatureIterator调用的jni_invoke_static()函数的实现如下：
// 通过jni的方式调用Java静态方法static void jni_invoke_static( JNIEnv *env, JavaValue* result, jobject receiver, JNICallType call_type, jmethodID method_id, JNI_ArgumentPusher *args, TRAPS){ Method* m = Method::resolve_jmethod_id(method_id); methodHandle method(THREAD, m); ResourceMark rm(THREAD); int number_of_parameters = method->size_of_parameters(); // 这里进一步将要传给Java的参数转换为JavaCallArguments对象传下去 JavaCallArguments java_args(number_of_parameters); args->set_java_argument_object(&java_args); // Fill out(填，填写) JavaCallArguments object Fingerprinter fp = Fingerprinter(method); uint64_t x = fp.fingerprint(); args->iterate(x); // Initialize result type BasicType bt = args->get_ret_type(); result->set_type(bt); // Invoke the method. Result is returned as oop. JavaCalls::call(result, method, &java_args, CHECK); // Convert result if ( result->get_type() == T_OBJECT || result->get_type() == T_ARRAY ) { oop tmp = (oop) result->get_jobject(); jobject jobj = JNIHandles::make_local(env,tmp); result->set_jobject(jobj); }}通过JavaCalls::call()函数来调用Java主类的main()方法。关于JavaCalls::call()函数各人应该不会陌生，这个函数是怎么建立Java栈帧以及找到Java方法入口在后续执行引擎-CallStub栈帧详细先容，这里不再先容。
表明执行main()方法小实例
我们在先容完一些常用字节码指令的汇编代码执行逻辑后，根本看到一个main()方法从开始调用、栈帧建立、字节码执行的整个逻辑了，但是方法退栈、同步方法以及非常抛出等知识点还没有
为Java方法创建的栈帧，如下图所示。
调用完generate_fixed_frame()函数后一些寄存器中生存的值如下：
rbx：Method*ecx：invocation counterr13：bcp(byte code pointer)rdx：ConstantPool* 常量池的地点r14：当地变量表第1个参数的地点如今我们举一个例子，来完备的走一下表明执行的过程。这个例子如下：
package com.classloading; public class Test { public static void main(String[] args) { int i = 0; i = i++; }}通过javap -verbose Test.class下令反编译后的字节码文件内容如下：
Constant pool: #1 = Methodref #3.#12 // java/lang/Object."<init>" )V #2 = Class #13 // com/classloading/Test #3 = Class #14 // java/lang/Object #4 = Utf8 <init> #5 = Utf8 ()V #6 = Utf8 Code #7 = Utf8 LineNumberTable #8 = Utf8 main #9 = Utf8 ([Ljava/lang/String;)V #10 = Utf8 SourceFile #11 = Utf8 Test.java #12 = NameAndType #4:#5 // "<init>")V #13 = Utf8 com/classloading/Test #14 = Utf8 java/lang/Object{ ... public static void main(java.lang.String[]); descriptor: ([Ljava/lang/String;)V flags: ACC_PUBLIC, ACC_STATIC Code: stack=1, locals=2, args_size=1 0: iconst_0 1: istore_1 2: return}如上实例对应的栈帧状态如下图所示。
如今我们就以表明执行的方式执行main()方法中的字节码。由于是从假造机调用过来的，而调用完generate_fixed_frame()函数后一些寄存器中生存的值并没有涉及到栈顶缓存，以是需要从iconst_0这个字节码指令的vtos入口进入，然后找到iconst_0这个字节码指令对应的呆板指令片断。
如今回首一下字节码分派的逻辑，在generate_normal_entry()函数中会调用generate_fixed_frame()函数为Java方法的执行天生对应的栈帧，接下来还会调用dispatch_next()函数执行Java方法的字节码，初次获取字节码时的汇编如下：
// 在generate_fixed_frame()方法中已经让%r13存储了bcpmovzbl 0x0(%r13),%ebx // %ebx中存储的是字节码的使用码 // $0x7ffff73ba4a0这个地点指向的是对应state状态下的一维数组，长度为256movabs $0x7ffff73ba4a0,%r10 // 注意%r10中存储的是常量，根据盘算公式%r10+%rbx*8来获取指向存储入口地点的地点，// 通过*(%r10+%rbx*8)获取到入口地点，然后跳转到入口地点执行jmpq *(%r10,%rbx,8)注意如上的$0x7ffff73ba4a0这个常量值已经表现了栈顶缓存状态为vtos下的一维数组首地点。而在初次举行方法的字节码分派时，通过0x0(%r13)即可取出字节码对应的Opcode，使用这个Opcode可定位到iconst_0的入口地点。
%r10指向的是对应栈顶缓存状态state下的一维数组，长度为256，此中存储的值为Opcode，表示图如下图所示。
如今就是看入口为vtos，出口为itos的iconst_0所要执行的汇编代码了，如下：
// vtos入口mov $0x1,%eax ...// iconst_0对应的汇编代码xor %eax,%eax汇编指令足够简单，最后将值存储到了%eax中，以是也就是栈顶缓存的出口状态为itos。
上图紫色的部分是当地变量表，由于当地变量表的巨细为2，以是我画了2个方格表现slot。
执行下一个字节码指令istore_1，也会执行字节码分派相干的逻辑。这里需要提示下，着实之前在先容字节码指令对应的汇编时，只关注了字节码指令本身的执行逻辑，着实在为每个字节码指令天生呆板指令时，一样寻常都会为这些字节码指令天生3部分呆板指令片断：
（1）差别栈顶状态对应的入口执行逻辑；
（2）字节码指令本身需要执行的逻辑；
（3）分派到下一个字节码指令的逻辑。
对于字节码指令模板界说中，如果flags中指令有disp，那么这些指令本身会含有分派的逻辑，如goto、ireturn、tableswitch、lookupswitch、jsr等。由于我们的指令是iconst_0，以是会为这个字节码指令生因素派逻辑，天生的逻辑如下：
movzbl 0x1(%r13),%ebx // %ebx中存储的是字节码的使用码 movabs itos对应的一维数组的首地点,%r10 jmpq *(%r10,%rbx,8)需要注意的是，如果要让%ebx中存储istore_1的Opcode，则%r13需要加上iconst_0指令的长度，即1。由于iconst_0执行后的出口栈顶缓存为itos，以是要找到入口状态为itos，而Opcode为istore_1的呆板指令片断执行。指令片断如下：
mov %eax,-0x8(%r14)代码将栈顶的值%eax存储到当地变量表下标索引为1的位置处。通过%r14很容易定位到当地变量表的位置，执行完成后的栈状态如下图所示。
执行iconst_0和istore_1时，整个过程没有向表达式栈（上图中sp/rsp开始以下的部分就是表达式栈）中压入0，现实上如果没有栈顶缓存的优化，应该将0压入栈顶，然后弹出栈顶存储到局部变量表，但是有了栈顶缓存后，没有压栈使用，也就有弹栈使用，以是能极大的提高步伐的执行服从。
return指令判定的逻辑比力多，重要是由于有些方法可能有synchronized关键字，以是会在方法栈中生存锁相干的信息，而在return返回时，退栈要开释锁。不外我们如今只看针对本实例要运行的部分代码，如下：
// 将JavaThread::do_not_unlock_if_synchronized属性存储到%dl中0x00007fffe101b770: mov 0x2ad(%r15),%dl// 重置JavaThread::do_not_unlock_if_synchronized属性值为false0x00007fffe101b777: movb $0x0,0x2ad(%r15) // 将Method*加载到%rbx中0x00007fffe101b77f: mov -0x18(%rbp),%rbx// 将Method::_access_flags加载到%ecx中0x00007fffe101b783: mov 0x28(%rbx),%ecx// 查抄Method::flags是否包罗JVM_ACC_SYNCHRONIZED0x00007fffe101b786: test $0x20,%ecx// 如果方法不是同步方法，跳转到----unlocked----0x00007fffe101b78c: je 0x00007fffe101b970main()方法为非同步方法，以是跳转到unlocked处执行，在unlocked处执行的逻辑中会执行一些开释锁的逻辑，对于我们本实例来说这不紧张，我们直接看退栈的使用，如下：
// 将-0x8(%rbp)处生存的old stack pointer(saved rsp)取出来放到%rbx中0x00007fffe101bac7: mov -0x8(%rbp),%rbx // 移除栈帧// leave指令相当于：// mov %rbp, %rsp// pop %rbp0x00007fffe101bacb: leaveq // 将返回地点弹出到%r13中0x00007fffe101bacc: pop %r13// 设置%rsp为调用者的栈顶值0x00007fffe101bace: mov %rbx,%rsp0x00007fffe101bad1: jmpq *%r13这个汇编不难，这里不再继续先容。退栈后的栈状态如下图所示。
这就完全回到了调用Java方法之前的栈状态，接下来怎样退出如上栈帧并竣事方法调用就是C++语言的事儿了。
方法调用指令之invokevirtual
invokevirtual字节码指令的模板界说如下：
def(Bytecodes::_invokevirtual , ubcp|disp|clvm|____, vtos, vtos, invokevirtual , f2_byte );天生函数为invokevirtual，通报的参数为f2_byte，也就是2，如果为2时，ConstantPoolCacheEntry::indices中取[b2,b1,original constant pool index]中的b2部分。调用的TemplateTable::invokevirtual()函数的实现如下：
void TemplateTable::invokevirtual(int byte_no) { prepare_invoke(byte_no, rbx, // method or vtable index noreg, // unused itable index rcx, // recv rdx); // flags // rbx: index // rcx: receiver // rdx: flags invokevirtual_helper(rbx, rcx, rdx);}先调用prepare_invoke()函数，后调用invokevirtual_helper()函数来天生invokevirtual字节码指令对应的汇编代码（着实是天生呆板指令，然后反编译对应的汇编代码，在后面我们就直接表述为汇编代码，读者要知道）。
1、prepare_invoke()函数
调用TemplateTable::prepare_invoke()函数天生的汇编代码比力多，以是我们分三部分举行检察。
第1部分：
0x00007fffe1021f90: mov %r13,-0x38(%rbp) // 将bcp生存到栈中// invokevirtual x中取出x，也就是常量池索引存储到%edx，// 着实这里已经是ConstantPoolCacheEntry的index，由于在类的毗连// 阶段会对方法中特定的一些字节码指令举行重写0x00007fffe1021f94: movzwl 0x1(%r13),%edx // 将ConstantPoolCache的首地点存储到%rcx0x00007fffe1021f99: mov -0x28(%rbp),%rcx // 左移2位，由于%edx中存储的是ConstantPoolCacheEntry索引，左移2位是由于// ConstantPoolCacheEntry占用4个字0x00007fffe1021f9d: shl $0x2,%edx // 盘算%rcx+%rdx*8+0x10，获取ConstantPoolCacheEntry[_indices,_f1,_f2,_flags]中的_indices// 由于ConstantPoolCache的巨细为0x16字节，%rcx+0x10定位// 到第一个ConstantPoolCacheEntry的位置// %rdx*8算出来的是相对于第一个ConstantPoolCacheEntry的字节偏移0x00007fffe1021fa0: mov 0x10(%rcx,%rdx,8),%ebx // 获取ConstantPoolCacheEntry中indices[b2,b1,constant pool index]中的b20x00007fffe1021fa4: shr $0x18,%ebx // 取出indices中含有的b2，即bytecode存储到%ebx中0x00007fffe1021fa7: and $0xff,%ebx // 检察182的bytecode是否已经毗连 0x00007fffe1021fad: cmp $0xb6,%ebx // 如果毗连就举行跳转，跳转到resolved 0x00007fffe1021fb3: je 0x00007fffe1022052重要检察字节码是否已经毗连，如果没有毗连则需要毗连，如果已经举行了毗连，则跳转到resolved直接执行方法调用使用。
第2部分：
// 调用InterpreterRuntime::resolve_invoke()函数，由于指令还没有毗连// 将bytecode为182的指令移动到%ebx中0x00007fffe1021fb9: mov $0xb6,%ebx // 通过调用MacroAssembler::call_VM()函数来调用// InterpreterRuntime::resolve_invoke(JavaThread* thread, Bytecodes::Code bytecode)函数// 举行方法毗连0x00007fffe1021fbe: callq 0x00007fffe1021fc8 0x00007fffe1021fc3: jmpq 0x00007fffe1022046 // 跳转到----E----// 准备第2个参数，也就是bytecode0x00007fffe1021fc8: mov %rbx,%rsi 0x00007fffe1021fcb: lea 0x8(%rsp),%rax0x00007fffe1021fd0: mov %r13,-0x38(%rbp)0x00007fffe1021fd4: mov %r15,%rdi0x00007fffe1021fd7: mov %rbp,0x200(%r15)0x00007fffe1021fde: mov %rax,0x1f0(%r15)0x00007fffe1021fe5: test $0xf,%esp0x00007fffe1021feb: je 0x00007fffe10220030x00007fffe1021ff1: sub $0x8,%rsp0x00007fffe1021ff5: callq 0x00007ffff66ac5280x00007fffe1021ffa: add $0x8,%rsp0x00007fffe1021ffe: jmpq 0x00007fffe10220080x00007fffe1022003: callq 0x00007ffff66ac5280x00007fffe1022008: movabs $0x0,%r100x00007fffe1022012: mov %r10,0x1f0(%r15)0x00007fffe1022019: movabs $0x0,%r100x00007fffe1022023: mov %r10,0x200(%r15)0x00007fffe102202a: cmpq $0x0,0x8(%r15)0x00007fffe1022032: je 0x00007fffe102203d0x00007fffe1022038: jmpq 0x00007fffe10004200x00007fffe102203d: mov -0x38(%rbp),%r130x00007fffe1022041: mov -0x30(%rbp),%r140x00007fffe1022045: retq // 竣事MacroAssembler::call_VM()函数的调用// **** E ****// 将invokevirtual x中的x加载到%edx中,也就是ConstantPoolCacheEntry的索引0x00007fffe1022046: movzwl 0x1(%r13),%edx // 将ConstantPoolCache的首地点存储到%rcx中 0x00007fffe102204b: mov -0x28(%rbp),%rcx // %edx中存储的是ConstantPoolCacheEntry index，转换为字偏移0x00007fffe102204f: shl $0x2,%edx方法毗连的逻辑和之前先容的字段的毗连逻辑类似，都是美满ConstantPoolCache中对应的ConstantPoolCacheEntry添加相干信息。

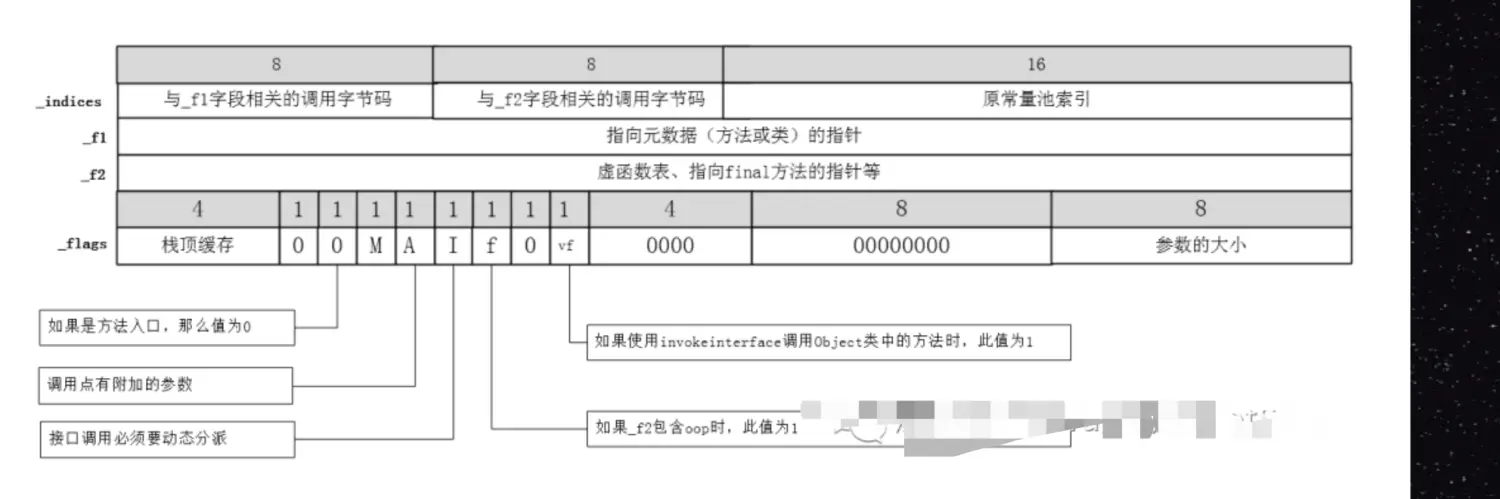

调用InterpreterRuntime::resolve_invoke()函数举行方法毗连，这个函数的实现比力多，我们在下一篇中详细先容。毗连完成后ConstantPoolCacheEntry中的各个项如下图所示。
以是对于invokevirtual来说，通过vtable举行方法的分发，在ConstantPoolCacheEntry中，_f1字段没有使用，而对_f2字段来说，如果调用的黑白final的virtual方法，则生存的是目标方法在vtable中的索引编号，如果是virtual final方法，则_f2字段直接指向目标方法的Method实例。
第3部分：
// **** resolved ****// resolved的界说点，到这里说明invokevirtual字节码已经毗连// 获取ConstantPoolCacheEntry::_f2,这个字段只对virtual故意义// 在盘算时，由于ConstantPoolCacheEntry在ConstantPoolCache之后生存，// 以是ConstantPoolCache为0x10，而// _f2还要偏移0x10，这样总偏移就是0x20// ConstantPoolCacheEntry::_f2存储到%rbx0x00007fffe1022052: mov 0x20(%rcx,%rdx,8),%rbx // ConstantPoolCacheEntry::_flags存储到%edx0x00007fffe1022057: mov 0x28(%rcx,%rdx,8),%edx // 将flags移动到ecx中0x00007fffe102205b: mov %edx,%ecx // 从flags中取出参数巨细 0x00007fffe102205d: and $0xff,%ecx // 获取到recv,%rcx中生存的是参数巨细，终极盘算参数所需要的巨细为%rsp+%rcx*8-0x8，// flags中的参数巨细对实例方法来说，已经包罗了recv的巨细// 如调用实例方法的第一个参数是this(recv)0x00007fffe1022063: mov -0x8(%rsp,%rcx,8),%rcx // recv生存到%rcx // 将flags存储到r13中0x00007fffe1022068: mov %edx,%r13d // 从flags中获取return type，也就是从_flags的高4位生存的TosState0x00007fffe102206b: shr $0x1c,%edx // 将TemplateInterpreter::invoke_return_entry地点存储到%r100x00007fffe102206e: movabs $0x7ffff73b6380,%r10 // %rdx生存的是return type，盘算返回地点// 由于TemplateInterpreter::invoke_return_entry是数组，// 以是要找到对应return type的入口地点0x00007fffe1022078: mov (%r10,%rdx,8),%rdx // 向栈中压入返回地点0x00007fffe102207c: push %rdx // 还原ConstantPoolCacheEntry::_flags 0x00007fffe102207d: mov %r13d,%edx // 还原bcp0x00007fffe1022080: mov -0x38(%rbp),%r13TemplateInterpreter::invoke_return_entry生存了一段例程的入口，这段例程在后面会详细先容。
执行完如上的代码后，已经向相干的寄存器中存储了相干的值。相干的寄存器状态如下：
rbx: 存储的是ConstantPoolCacheEntry::_f2属性的值rcx: 就是调用实例方法时的第一个参数thisrdx: 存储的是ConstantPoolCacheEntry::_flags属性的值栈的状态如下图所示。
栈中压入了TemplateInterpreter::invoke_return_entry的返回地点。
2、invokevirtual_helper()函数
调用TemplateTable::invokevirtual_helper()函数天生的代码如下：
// flags存储到%eax0x00007fffe1022084: mov %edx,%eax // 测试调用的方法是否为final 0x00007fffe1022086: and $0x100000,%eax // 如果不为final就直接跳转到----notFinal---- 0x00007fffe102208c: je 0x00007fffe10220c0 // 通过(%rcx)来获取receiver的值，如果%rcx为空，则会引起OS非常0x00007fffe1022092: cmp (%rcx),%rax // 省略统计相干代码部分// 设置调用者栈顶并生存0x00007fffe10220b4: lea 0x8(%rsp),%r130x00007fffe10220b9: mov %r13,-0x10(%rbp)// 跳转到Method::_from_interpretered_entry入口去执行0x00007fffe10220bd: jmpq *0x58(%rbx)对于final方法来说，着实没有动态分派，以是也不需要通过vtable举行目标查找。调用时的栈如下图所示。
如下代码是通过vtable查找动态分派需要调用的方法入口 。
// **** notFinal ****// invokevirtual指令调用的如果黑白final方法，直接跳转到这里// %rcx中存储的是receiver，用oop来表现。通过oop获取Klass0x00007fffe10220c0: mov 0x8(%rcx),%eax // 调用MacroAssembler::decode_klass__not_null()函数天生下面的一个汇编代码0x00007fffe10220c3: shl $0x3,%rax // LogKlassAlignmentInBytes=0x03// 省略统计相干代码部分// %rax中存储的是recv_klass// %rbx中存储的是vtable_index，// 而0x1b8为InstanceKlass::vtable_start_offset()*wordSize+vtableEntry::method_offset_in_bytes()，// 着实就是通过动态分派找到需要调用的Method*并存储到%rbx中0x00007fffe1022169: mov 0x1b8(%rax,%rbx,8),%rbx// 设置调用者的栈顶地点并生存0x00007fffe1022171: lea 0x8(%rsp),%r130x00007fffe1022176: mov %r13,-0x10(%rbp)// 跳转到Method::_from_interpreted_entry处执行0x00007fffe102217a: jmpq *0x58(%rbx)明确如上代码时需要知道vtable方法分派以及vtable在InstanceKlass中的布局，这在《深入分析Java假造机：源码分析与实例详解》一书中详细先容过，这里不再先容。
跳转到Method::_from_interpretered_entry生存的例程处执行，也就是以表明执行运行invokevirtual字节码指令调用的目标方法，关于Method::_from_interpretered_entry生存的例程的逻辑在第6篇、第7篇、第8篇中详细先容过，这里不再先容。
如上的汇编语句 mov 0x1b8(%rax,%rbx,8),%rbx 是通过调用调用lookup_virtual_method()函数天生的，此函数将vtable_entry_addr加载到%rbx中，实现如下：
void MacroAssembler::lookup_virtual_method(Register recv_klass, RegisterOrConstant vtable_index, Register method_result) { const int base = InstanceKlass::vtable_start_offset() * wordSize; Address vtable_entry_addr( recv_klass, vtable_index, Address::times_ptr, base + vtableEntry::method_offset_in_bytes()); movptr(method_result, vtable_entry_addr);}此中的vtable_index取的就是ConstantPoolCacheEntry::_f2属性的值。
最后还要说一下，如上天生的一些汇编代码中省略了统计相干的执行逻辑，这里统计相干的代码也黑白常紧张的，它会辅助举行编译，以是后面我们还会先容这些统计相干的逻辑。
第32篇-分析interfacevirtual字节码指令
在前面先容invokevirtual指令时，如果判定出ConstantPoolCacheEntry中的_indices字段的_f2属性的值为空，则以为调用的目标方法没有毗连，也就是没有向ConstantPoolCacheEntry中生存调用方法的相干信息，需要调用InterpreterRuntime::resolve_invoke()函数举行方法毗连，这个函数的实现比力多，我们分几部分检察：
InterpreterRuntime::resolve_invoke()函数第1部分：Handle receiver(thread, NULL);if (bytecode == Bytecodes::_invokevirtual || bytecode == Bytecodes::_invokeinterface) { ResourceMark rm(thread); // 调用method()函数从当前的栈帧中获取到需要执行的方法 Method* m1 = method(thread); methodHandle m (thread, m1); // 调用bci()函数从当前的栈帧中获取需要执行的方法的字节码索引 int i1 = bci(thread); Bytecode_invoke call(m, i1); // 当前需要执行的方法的署名 Symbol* signature = call.signature(); frame fm = thread->last_frame(); oop x = fm.interpreter_callee_receiver(signature); receiver = Handle(thread,x);}当字节码为invokevirtual或invokeinterface这样的动态分派字节码时，执行如上的逻辑。获取到了receiver变量的值。接着看实现，如下：
InterpreterRuntime::resolve_invoke()函数第2部分：
CallInfo info;constantPoolHandle pool(thread, method(thread)->constants()); { JvmtiHideSingleStepping jhss(thread); int cpcacheindex = get_index_u2_cpcache(thread, bytecode); LinkResolver::resolve_invoke(info, receiver, pool,cpcacheindex, bytecode, CHECK); ...} // 如果已经向ConstantPoolCacheEntry中更新了调用的相干信息则直接返回if (already_resolved(thread)) return;根据存储在当前栈中的bcp来获取字节码指令的使用数，这个使用数通常就是常量池缓存项索引。然后调用LinkResolver::resolve_invoke()函数举行方法毗连。 这个函数会间接调用LinkResolver::resolve_invokevirtual()函数，实现如下：
void LinkResolver::resolve_invokevirtual( CallInfo& result, Handle recv, constantPoolHandle pool, int index, TRAPS){ KlassHandle resolved_klass; Symbol* method_name = NULL; Symbol* method_signature = NULL; KlassHandle current_klass; resolve_pool(resolved_klass, method_name, method_signature, current_klass, pool, index, CHECK); KlassHandle recvrKlass(THREAD, recv.is_null() ? (Klass*)NULL : recv->klass()); resolve_virtual_call(result, recv, recvrKlass, resolved_klass, method_name, method_signature, current_klass, true, true, CHECK);}此中会调用resolve_pool()和resolve_vritual_call()函数分别毗连常量池和方法调用指令。调用会涉及到的相干函数大概如下图所示。
下面先容resolve_pool()和resolve_virtual_call()函数及其调用的相干函数的实现。
01 resolve_pool()函数

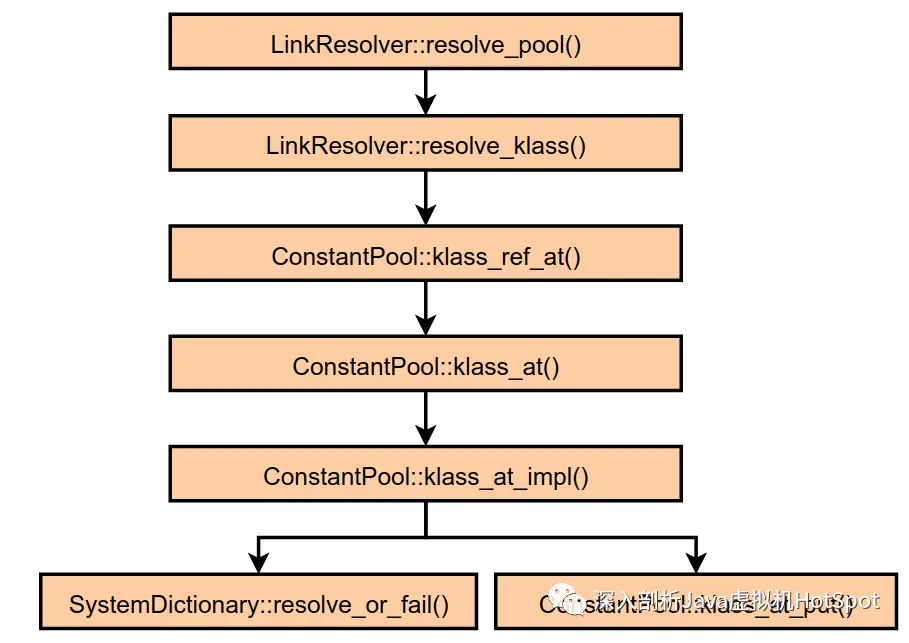

调用的resolve_pool()函数会调用一些函数，如下图所示。
每次调用LinkResolver::resolve_pool()函数时不肯定会按如上的函数调用链执行，但是当类还没有分析时，通常会调用SystemDictionary::resolve_or_fail()函数举行分析，终极会获取到指向Klass实例的指针，终极将这个类更新到常量池中。
resolve_pool()函数的实现如下：
void LinkResolver::resolve_pool( KlassHandle& resolved_klass, Symbol*& method_name, Symbol*& method_signature, KlassHandle& current_klass, constantPoolHandle pool, int index, TRAPS) { resolve_klass(resolved_klass, pool, index, CHECK); method_name = pool->name_ref_at(index); method_signature = pool->signature_ref_at(index); current_klass = KlassHandle(THREAD, pool->pool_holder());}此中的index为常量池缓存项的索引。resolved_klass参数表现需要举行分析的类（分析是在类天生周期中毗连相干的部分，以是我们之前有时间会称为毗连，着实详细来说是分析的意思），而current_klass为当前拥有常量池的类，由于通报参数时是C++的引用通报，以是同值会直接改变变量的值，调用者中的值也会随着改变。
调用resolve_klass()函数举行类分析，一样寻常来说，类分析会在表明常量池项时就会举行，这在《深入分析Java假造机：源码分析与实例详解（根本卷）》一书中先容过，这里需要再说一下。
调用的resolve_klass()函数及相干函数的实现如下：
void LinkResolver::resolve_klass( KlassHandle& result, constantPoolHandle pool, int index, TRAPS) { Klass* result_oop = pool->klass_ref_at(index, CHECK); // 通过引用举行通报 result = KlassHandle(THREAD, result_oop);} Klass* ConstantPool::klass_ref_at(int which, TRAPS) { int x = klass_ref_index_at(which); return klass_at(x, CHECK_NULL);} int klass_ref_index_at(int which) { return impl_klass_ref_index_at(which, false);}调用的impl_klass_ref_index_at()函数的实现如下：
int ConstantPool::impl_klass_ref_index_at(int which, bool uncached) { int i = which; if (!uncached && cache() != NULL) { // 从which对应的ConstantPoolCacheEntry项中获取ConstantPoolIndex i = remap_instruction_operand_from_cache(which); } assert(tag_at(i).is_field_or_method(), "Corrupted constant pool"); // 获取 jint ref_index = *int_at_addr(i); // 获取低16位，那就是class_index return extract_low_short_from_int(ref_index);}根据断言可知，在原常量池索引的i处的项肯定为JVM_CONSTANT_Fieldref、JVM_CONSTANT_Methodref或JVM_CONSTANT_InterfaceMethodref，这几项的格式如下：
CONSTANT_Fieldref_info{ u1 tag; u2 class_index; u2 name_and_type_index; // 必须是字段形貌符} CONSTANT_InterfaceMethodref_info{ u1 tag; u2 class_index; // 必须是接口 u2 name_and_type_index; // 必须是方法形貌符} CONSTANT_Methodref_info{ u1 tag; u2 class_index; // 必须是类 u2 name_and_type_index; // 必须是方法形貌符}3项的格式都一样，此中的class_index索引处的项必须为CONSTANT_Class_info布局，表现一个类或接口，当前类字段或方法是这个类或接口的成员。name_and_type_index索引处必须为CONSTANT_NameAndType_info项。
通过调用int_at_addr()函数和extract_low_short_from_int()函数获取class_index的索引值，如果相识了常量池内存布局，这里函数的实现明确起来会很简单，这里不再先容。
在klass_ref_at()函数中调用klass_at()函数，此函数的实现如下：
Klass* klass_at(int which, TRAPS) { constantPoolHandle h_this(THREAD, this); return klass_at_impl(h_this, which, CHECK_NULL);}调用的klass_at_impl()函数的实现如下：
Klass* ConstantPool::klass_at_impl( constantPoolHandle this_oop, int which, TRAPS) { CPSlot entry = this_oop->slot_at(which); if (entry.is_resolved()) { // 已经举行了毗连 return entry.get_klass(); } bool do_resolve = false; bool in_error = false; Handle mirror_handle; Symbol* name = NULL; Handle loader; { MonitorLockerEx ml(this_oop->lock()); if (this_oop->tag_at(which).is_unresolved_klass()) { if (this_oop->tag_at(which).is_unresolved_klass_in_error()) { in_error = true; } else { do_resolve = true; name = this_oop->unresolved_klass_at(which); loader = Handle(THREAD, this_oop->pool_holder()->class_loader()); } } } // unlocking constantPool // 省略当in_error变量的值为true时的处理惩罚逻辑 if (do_resolve) { oop protection_domain = this_oop->pool_holder()->protection_domain(); Handle h_prot (THREAD, protection_domain); Klass* k_oop = SystemDictionary::resolve_or_fail(name, loader, h_prot, true, THREAD); KlassHandle k; if (!HAS_PENDING_EXCEPTION) { k = KlassHandle(THREAD, k_oop); mirror_handle = Handle(THREAD, k_oop->java_mirror()); } if (HAS_PENDING_EXCEPTION) { ... return 0; } if (TraceClassResolution && !k()->oop_is_array()) { ... } else { MonitorLockerEx ml(this_oop->lock()); do_resolve = this_oop->tag_at(which).is_unresolved_klass(); if (do_resolve) { ClassLoaderData* this_key = this_oop->pool_holder()->class_loader_data(); this_key->record_dependency(k(), CHECK_NULL); // Can throw OOM this_oop->klass_at_put(which, k()); // 注意这里会更新常量池中存储的内容，这样就表现类已经分析完成，下次就不需要重复分析了 } } } entry = this_oop->resolved_klass_at(which); assert(entry.is_resolved() && entry.get_klass()->is_klass(), "must be resolved at this point"); return entry.get_klass();}函数起首调用slot_at()函数获取常量池中一个slot中存储的值，然后通过CPSlot来表现这个slot，这个slot中可能存储的值有2个，分别为指向Symbol实例（由于类名用CONSTANT_Utf8_info项表现，在假造机内部同一使用Symbol对象表现字符串）的指针和指向Klass实例的指针，如果类已经表明，那么指针表现的地点的最后一位为0，如果还没有被分析，那么地点的最后一位为1。
当没有分析时，需要调用SystemDictionary::resolve_or_fail()函数获取类Klass的实例，然后更新常量池中的信息，这样下次就不消重复分析类了。最后返回指向Klass实例的指针即可。
继续回到LinkResolver::resolve_pool()函数看接下来的执行逻辑，也就是会获取JVM_CONSTANT_Fieldref、JVM_CONSTANT_Methodref或JVM_CONSTANT_InterfaceMethodref项中的name_and_type_index，其指向的是CONSTANT_NameAndType_info项，格式如下：
CONSTANT_NameAndType_info{ u1 tag; u2 name_index; u2 descriptor index;}获取逻辑就是先根据常量池缓存项的索引找到原常量池项的索引，然后查找到CONSTANT_NameAndType_info后，获取到方法名称和署名的索引，进而获取到被调用的目标方法的名称和署名。这些信息将在接下来调用的resolve_virtual_call()函数中使用。
02 resolve_virtual_call()函数
resolve_virtual_call()函数会调用的相干函数如下图所示。
LinkResolver::resolve_virtual_call()的实现如下：
void LinkResolver::resolve_virtual_call( CallInfo& result, Handle recv, KlassHandle receiver_klass, KlassHandle resolved_klass, Symbol* method_name, Symbol* method_signature, KlassHandle current_klass, bool check_access, bool check_null_and_abstract, TRAPS) { methodHandle resolved_method; linktime_resolve_virtual_method(resolved_method, resolved_klass, method_name, method_signature, current_klass, check_access, CHECK); runtime_resolve_virtual_method(result, resolved_method, resolved_klass, recv, receiver_klass, check_null_and_abstract, CHECK);}起首调用LinkResolver::linktime_resolve_virtual_method()函数，这个函数会调用如下函数：
void LinkResolver::resolve_method( methodHandle& resolved_method, KlassHandle resolved_klass, Symbol* method_name, Symbol* method_signature, KlassHandle current_klass, bool check_access, bool require_methodref, TRAPS) { // 从分析的类和其父类中查找方法 lookup_method_in_klasses(resolved_method, resolved_klass, method_name, method_signature, true, false, CHECK); // 没有在分析类的继续体系中查找到方法 if (resolved_method.is_null()) { // 从分析类实现的全部接口（包罗间接实现的接口）中查找方法 lookup_method_in_interfaces(resolved_method, resolved_klass, method_name, method_signature, CHECK); // ... if (resolved_method.is_null()) { // 没有找到对应的方法 ... } } // ...}如上函数中最重要的就是根据method_name和method_signature从resolved_klass类中找到符合的方法，如果找到就赋值给resolved_method变量。
调用lookup_method_in_klasses()、lookup_method_in_interfaces()等函数举行方法的查找，这里临时不先容。
下面接着看runtime_resolve_virtual_method()函数，这个函数的实现如下：
void LinkResolver::runtime_resolve_virtual_method( CallInfo& result, methodHandle resolved_method, KlassHandle resolved_klass, Handle recv, KlassHandle recv_klass, bool check_null_and_abstract, TRAPS) { int vtable_index = Method::invalid_vtable_index; methodHandle selected_method; // 当方法界说在接口中时，表现是miranda方法 if (resolved_method->method_holder()->is_interface()) { vtable_index = vtable_index_of_interface_method(resolved_klass,resolved_method); InstanceKlass* inst = InstanceKlass::cast(recv_klass()); selected_method = methodHandle(THREAD, inst->method_at_vtable(vtable_index)); } else { // 如果走如下的代码逻辑，则表现resolved_method不是miranda方法，需要动态分派且肯定有精确的vtable索引 vtable_index = resolved_method->vtable_index(); // 有些方法固然看起来需要动态分派，但是如果这个方法有final关键字时，可举行静态绑定，以是直接调用即可 // final方法着实不会放到vtable中，除非final方法覆写了父类中的方法 if (vtable_index == Method::nonvirtual_vtable_index) { selected_method = resolved_method; } else { // 根据vtable和vtable_index以及inst举行方法的动态分派 InstanceKlass* inst = (InstanceKlass*)recv_klass(); selected_method = methodHandle(THREAD, inst->method_at_vtable(vtable_index)); } } // setup result resolve的范例为CallInfo，为CallInfo设置了毗连后的相干信息 result.set_virtual(resolved_klass, recv_klass, resolved_method, selected_method, vtable_index, CHECK);}当为miranda方法时，调用 LinkResolver::vtable_index_of_interface_method()函数查找；当为final方法时，由于final方法不可能被子类覆写，以是resolved_method就是目标调用方法；撤除前面的2种环境后，剩下的方法就需要联合vtable和vtable_index进举措态分派了。
如上函数将查找到调用时需要的全部信息并存储到CallInfo范例的result变量中。
在获取到调用时的全部信息并存储到CallInfo中后，就可以根据info中相干信息添补ConstantPoolCacheEntry。我们回看InterpreterRuntime::resolve_invoke()函数的执行逻辑。
InterpreterRuntime::resolve_invoke()函数第2部分：
switch (info.call_kind()) { case CallInfo::direct_call: // 直接调用 cache_entry(thread)->set_direct_call( bytecode, info.resolved_method()); break; case CallInfo::vtable_call: // vtable分派 cache_entry(thread)->set_vtable_call( bytecode, info.resolved_method(), info.vtable_index()); break; case CallInfo::itable_call: // itable分派 cache_entry(thread)->set_itable_call( bytecode, info.resolved_method(), info.itable_index()); break; default: ShouldNotReachHere();}无论直接调用，还是vtable和itable动态分派，都会在方法分析完成后将相干的信息存储到常量池缓存项中。调用cache_entry()函数获取对应的ConstantPoolCacheEntry项，然后调用set_vtable_call()函数，此函数会调用如下函数更新ConstantPoolCacheEntry项中的信息，如下：
void ConstantPoolCacheEntry::set_direct_or_vtable_call( Bytecodes::Code invoke_code, methodHandle method, int vtable_index) { bool is_vtable_call = (vtable_index >= 0); // FIXME: split this method on this boolean int byte_no = -1; bool change_to_virtual = false; switch (invoke_code) { case Bytecodes::_invokeinterface: change_to_virtual = true; // ... // 可以看到，通过_invokevirtual指令时，并不肯定都是动态分发，也有可能是静态绑定 case Bytecodes::_invokevirtual: // 当前已经在ConstantPoolCacheEntry类中了 { if (!is_vtable_call) { assert(method->can_be_statically_bound(), ""); // set_f2_as_vfinal_method checks if is_vfinal flag is true. set_method_flags(as_TosState(method->result_type()), ( 1 << is_vfinal_shift) | ((method->is_final_method() ? 1 : 0) << is_final_shift) | ((change_to_virtual ? 1 : 0) << is_forced_virtual_shift), // 在接口中调用Object中界说的方法 method()->size_of_parameters()); set_f2_as_vfinal_method(method()); } else { // 执行这里的逻辑时，表现方法黑白静态绑定的非final方法，需要动态分派，则vtable_index的值肯定大于即是0 set_method_flags(as_TosState(method->result_type()), ((change_to_virtual ? 1 : 0) << is_forced_virtual_shift), method()->size_of_parameters()); // 对于动态分发来说，ConstantPoolCacheEntry::_f2中生存的是vtable_index set_f2(vtable_index); } byte_no = 2; break; } // ... } if (byte_no == 1) { // invoke_code为非invokevirtual和非invokeinterface字节码指令 set_bytecode_1(invoke_code); } else if (byte_no == 2) { if (change_to_virtual) { if (method->is_public()) set_bytecode_1(invoke_code); } else { assert(invoke_code == Bytecodes::_invokevirtual, ""); } // set up for invokevirtual, even if linking for invokeinterface also: set_bytecode_2(Bytecodes::_invokevirtual); } }毗连完成后ConstantPoolCacheEntry中的各个项如下图所示。
以是对于invokevirtual来说，通过vtable举行方法的分发，在ConstantPoolCacheEntry中，_f1字段没有使用，而对_f2字段来说，如果调用的黑白final的virtual方法，则生存的是目标方法在vtable中的索引编号，如果是virtual final方法，则_f2字段直接指向目标方法的Method实例。
方法调用指令之invokeinterface
invokevirtual字节码指令的模板界说如下：
def(Bytecodes::_invokeinterface , ubcp|disp|clvm|____, vtos, vtos, invokeinterface , f1_byte );可以看到指令的天生函数为TemplateTable::invokeinterface()，在这个函数中起首会调用TemplateTable::prepare_invoke()函数，TemplateTable::prepare_invoke()函数天生的汇编代码如下：
第1部分
0x00007fffe1022610: mov %r13,-0x38(%rbp)0x00007fffe1022614: movzwl 0x1(%r13),%edx0x00007fffe1022619: mov -0x28(%rbp),%rcx0x00007fffe102261d: shl $0x2,%edx// 获取ConstantPoolCacheEntry[_indices,_f1,_f2,_flags]中的_indices0x00007fffe1022620: mov 0x10(%rcx,%rdx,8),%ebx // 获取ConstantPoolCacheEntry中indices[b2,b1,constant pool index]中的b1// 如果已经毗连，那这个b1应该即是185,也就是invokeinterface指令的使用码0x00007fffe1022624: shr $0x10,%ebx0x00007fffe1022627: and $0xff,%ebx0x00007fffe102262d: cmp $0xb9,%ebx// 如果invokeinterface已经毗连就跳转到----resolved----0x00007fffe1022633: je 0x00007fffe10226d2汇编代码的判定逻辑与invokevirutal划一，这里不在过多表明。
第2部分
由于方法还没有分析，以是需要设置ConstantPoolCacheEntry中的信息，这样再一次调用时就不需要重新找调用相干的信息了。天生的汇编如下：
// 执行如下汇编代码时，表现invokeinterface指令还没有毗连，也就是ConstantPoolCacheEntry中// 还没有生存调用相干的信息 // 通过调用call_VM()函数天生如下汇编，通过这些汇编// 调用InterpreterRuntime::resolve_invoke()函数// 将bytecode存储到%ebx中0x00007fffe1022639: mov $0xb9,%ebx // 通过MacroAssembler::call_VM()来调用InterpreterRuntime::resolve_invoke()0x00007fffe102263e: callq 0x00007fffe1022648 0x00007fffe1022643: jmpq 0x00007fffe10226c60x00007fffe1022648: mov %rbx,%rsi0x00007fffe102264b: lea 0x8(%rsp),%rax0x00007fffe1022650: mov %r13,-0x38(%rbp)0x00007fffe1022654: mov %r15,%rdi0x00007fffe1022657: mov %rbp,0x200(%r15)0x00007fffe102265e: mov %rax,0x1f0(%r15)0x00007fffe1022665: test $0xf,%esp0x00007fffe102266b: je 0x00007fffe10226830x00007fffe1022671: sub $0x8,%rsp0x00007fffe1022675: callq 0x00007ffff66ae13a0x00007fffe102267a: add $0x8,%rsp0x00007fffe102267e: jmpq 0x00007fffe10226880x00007fffe1022683: callq 0x00007ffff66ae13a0x00007fffe1022688: movabs $0x0,%r100x00007fffe1022692: mov %r10,0x1f0(%r15)0x00007fffe1022699: movabs $0x0,%r100x00007fffe10226a3: mov %r10,0x200(%r15)0x00007fffe10226aa: cmpq $0x0,0x8(%r15)0x00007fffe10226b2: je 0x00007fffe10226bd0x00007fffe10226b8: jmpq 0x00007fffe10004200x00007fffe10226bd: mov -0x38(%rbp),%r130x00007fffe10226c1: mov -0x30(%rbp),%r140x00007fffe10226c5: retq // 竣事MacroAssembler::call_VM()函数// 将invokeinterface x中的x加载到%edx中0x00007fffe10226c6: movzwl 0x1(%r13),%edx// 将ConstantPoolCache的首地点存储到%rcx中0x00007fffe10226cb: mov -0x28(%rbp),%rcx// %edx中存储的是ConstantPoolCacheEntry项的索引，转换为字节// 偏移，由于一个ConstantPoolCacheEntry项占用4个字0x00007fffe10226cf: shl $0x2,%edx与invokevirtual的实现类似，这里仍旧在方法没有表明时调用InterpreterRuntime::resolve_invoke()函数举行方法分析，后面我们也详细先容一下InterpreterRuntime::resolve_invoke()函数的实现。
在调用完resolve_invoke()函数后，会将调用信赖的信息存储到CallInfo实例info中。以是在调用的InterpreterRuntime::resolve_invoke()函数的最后会有如下的实现：
switch (info.call_kind()) { case CallInfo::direct_call: // 直接调用 cache_entry(thread)->set_direct_call( bytecode, info.resolved_method()); break; case CallInfo::vtable_call: // vtable分派 cache_entry(thread)->set_vtable_call( bytecode, info.resolved_method(), info.vtable_index()); break; case CallInfo::itable_call: // itable分派 cache_entry(thread)->set_itable_call( bytecode, info.resolved_method(), info.itable_index()); break; default: ShouldNotReachHere();}之前已经先容过vtable分派，如今看一下itable分派。
当为itable分派时，会调用set_itable_call()函数设置ConstantPoolCacheEntry中的相干信息，这个函数的实现如下：
void ConstantPoolCacheEntry::set_itable_call( Bytecodes::Code invoke_code, methodHandle method, int index) { InstanceKlass* interf = method->method_holder(); // interf肯定是接口，method肯定黑白final方法 set_f1(interf); // 对于itable，则_f1为InstanceKlass set_f2(index); set_method_flags(as_TosState(method->result_type()), 0, // no option bits method()->size_of_parameters()); set_bytecode_1(Bytecodes::_invokeinterface);}ConstantPoolCacheEntry中存储的信息为：
bytecode存储到了_f2字段上，这样当这个字段有值时表现已经对此方法完成了分析；
_f1字段存储声明方法的接口类，也就是_f1是指向表现接口的Klass实例的指针；
_f2表现_f1接口类对应的方法表中的索引，如果是final方法，则存储指向Method实例的指针。
分析完成后ConstantPoolCacheEntry中的各个项如下图所示。
第3部分
如果invokeinterface字节码指令已经分析，则直接跳转到resolved执行，否则调用resolve_invoke举行分析，分析完成后也会接着执行resolved处的逻辑，如下：
// **** resolved ****// resolved的界说点，到这里说明invokeinterface字节码已经毗连 // 执行完如上汇编后寄存器的值如下：// %edx：ConstantPoolCacheEntry index// %rcx：ConstantPoolCache // 获取到ConstantPoolCacheEntry::_f1// 在盘算时，由于ConstantPoolCacheEntry在ConstantPoolCache// 之后生存，以是ConstantPoolCache为0x10，而// _f1还要偏移0x8，这样总偏移就是0x180x00007fffe10226d2: mov 0x18(%rcx,%rdx,8),%rax // 获取ConstantPoolCacheEntry::_f2属性0x00007fffe10226d7: mov 0x20(%rcx,%rdx,8),%rbx// 获取ConstantPoolCacheEntry::_flags属性0x00007fffe10226dc: mov 0x28(%rcx,%rdx,8),%edx // 执行如上汇编后寄存器的值如下：// %rax：ConstantPoolCacheEntry::_f1// %rbx：ConstantPoolCacheEntry::_f2// %edx：ConstantPoolCacheEntry::_flags // 将flags移动到ecx中0x00007fffe10226e0: mov %edx,%ecx// 从ConstantPoolCacheEntry::_flags中获取参数巨细0x00007fffe10226e2: and $0xff,%ecx // 让%rcx指向recv 0x00007fffe10226e8: mov -0x8(%rsp,%rcx,8),%rcx // 临时用%r13d生存ConstantPoolCacheEntry::_flags属性0x00007fffe10226ed: mov %edx,%r13d // 从_flags的高4位生存的TosState中获取方法返回范例 0x00007fffe10226f0: shr $0x1c,%edx// 将TemplateInterpreter::invoke_return_entry地点存储到%r100x00007fffe10226f3: movabs $0x7ffff73b63e0,%r10// %rdx生存的是方法返回范例，盘算返回地点// 由于TemplateInterpreter::invoke_return_entry是数组，// 以是要找到对应return type的入口地点0x00007fffe10226fd: mov (%r10,%rdx,8),%rdx// 获取结果处理惩罚函数TemplateInterpreter::invoke_return_entry的地点并压入栈中0x00007fffe1022701: push %rdx // 规复ConstantPoolCacheEntry::_flags中%edx0x00007fffe1022702: mov %r13d,%edx // 还原bcp 0x00007fffe1022705: mov -0x38(%rbp),%r13在TemplateTable::invokeinterface()函数中起首会调用prepare_invoke()函数，上面的汇编就是由这个函数天生的。调用完后各个寄存器的值如下：
rax: interface klass (from f1)rbx: itable index (from f2)rcx: receiverrdx: flags然后接着执行TemplateTable::invokeinterface()函数天生的汇编片断，如下：
第4部分
// 将ConstantPoolCacheEntry::_flags的值存储到%r14d中0x00007fffe1022709: mov %edx,%r14d// 检测一下_flags中是否含有is_forced_virtual_shift标识，如果有，// 表现调用的是Object类中的方法，需要通过vtable进举措态分派0x00007fffe102270c: and $0x800000,%r14d0x00007fffe1022713: je 0x00007fffe1022812 // 跳转到----notMethod----// ConstantPoolCacheEntry::_flags存储到%eax0x00007fffe1022719: mov %edx,%eax// 测试调用的方法是否为final0x00007fffe102271b: and $0x100000,%eax0x00007fffe1022721: je 0x00007fffe1022755 // 如果为非final方法，则跳转到----notFinal----// 下面汇编代码是对final方法的处理惩罚// 对于final方法来说，rbx中存储的是Method*，也就是ConstantPoolCacheEntry::_f2指向Method*// 跳转到Method::from_interpreted处执行即可0x00007fffe1022727: cmp (%rcx),%rax// ... 省略统计相干的代码// 设置调用者栈顶并存储0x00007fffe102274e: mov %r13,-0x10(%rbp)// 跳转到Method::_from_interpreted_entry0x00007fffe1022752: jmpq *0x58(%rbx) // 调用final方法 // **** notFinal ****// 调用load_klass()函数天生如下2句汇编// 检察recv这个oop对应的Klass，存储到%eax中0x00007fffe1022755: mov 0x8(%rcx),%eax // 调用decode_klass_not_null()函数天生的汇编 0x00007fffe1022758: shl $0x3,%rax // 省略统计相干的代码// 调用lookup_virtual_method()函数天生如下这一句汇编0x00007fffe10227fe: mov 0x1b8(%rax,%rbx,8),%rbx// 设置调用者栈顶并存储0x00007fffe1022806: lea 0x8(%rsp),%r130x00007fffe102280b: mov %r13,-0x10(%rbp)// 跳转到Method::_from_interpreted_entry0x00007fffe102280f: jmpq *0x58(%rbx)如上汇编包罗了对final和非final方法的分派逻辑。对于final方法来说，由于ConstantPoolCacheEntry::_f2中存储的就是指向被调用的Method实例，以黑白常简单；对于非final方法来说，需要通过vtable实现动态分派。分派的关键一个汇编语句如下：
mov 0x1b8(%rax,%rbx,8),%rbx需要提示的是，只有少量的方法可能才会走这个逻辑举行vtable的动态分派，如调用Object类中的方法。
如果跳转到notMethod后，那就需要通过itable举行方法的动态分派了，我们看一下这部分的实现逻辑：
第5部分
// **** notMethod **** // 让%r14指向当地变量表0x00007fffe1022812: mov -0x30(%rbp),%r14 // %rcx中存储的是receiver，%edx中生存的是Klass0x00007fffe1022816: mov 0x8(%rcx),%edx // LogKlassAlignmentInBytes=0x03，举行对齐处理惩罚0x00007fffe1022819: shl $0x3,%rdx // 如下代码是调用如下函数天生的：__ lookup_interface_method(rdx, // inputs: rec. classrax, // inputs: interfacerbx, // inputs: itable indexrbx, // outputs: methodr13, // outputs: scan temp. regno_such_interface); // 获取vtable的起始地点 // %rdx中存储的是recv.Klass，获取Klass中// vtable_length属性的值0x00007fffe10228c1: mov 0x118(%rdx),%r13d // %rdx：recv.Klass，%r13为vtable_length，// 最后r13指向第一个itableOffsetEntry// 加一个常量0x1b8是由于vtable之前是InstanceKlass0x00007fffe10228c8: lea 0x1b8(%rdx,%r13,8),%r13 0x00007fffe10228d0: lea (%rdx,%rbx,8),%rdx // 获取itableOffsetEntry::_interface并与%rax比力，%rax中存储的是要查找的接口0x00007fffe10228d4: mov 0x0(%r13),%rbx0x00007fffe10228d8: cmp %rbx,%rax// 如果相当，则直接跳转到---- found_method ----0x00007fffe10228db: je 0x00007fffe10228f3 // **** search ****// 检测%rbx中的值是否为NULL，如果为NULL，// 那就说明receiver没有实现要查询的接口0x00007fffe10228dd: test %rbx,%rbx// 跳转到---- L_no_such_interface ----0x00007fffe10228e0: je 0x00007fffe1022a8c0x00007fffe10228e6: add $0x10,%r13 0x00007fffe10228ea: mov 0x0(%r13),%rbx0x00007fffe10228ee: cmp %rbx,%rax// 如果还是没有在itableOffsetEntry中找到接口类，// 则跳转到search继续举行查找0x00007fffe10228f1: jne 0x00007fffe10228dd // 跳转到---- search ---- // **** found_method **** // 已经找到匹配接口的itableOffsetEntry，获取// itableOffsetEntry的offset属性并存储到%r13d中0x00007fffe10228f3: mov 0x8(%r13),%r13d// 通过recv_klass举行偏移后找到此接口下声明// 的一系列方法的开始位置0x00007fffe10228f7: mov (%rdx,%r13,1),%rbx我们需要重点关注itable的分派逻辑，起首天生了如下汇编：
mov 0x118(%rdx),%r13d%rdx中存储的是recv.Klass，获取Klass中vtable_length属性的值，有了这个值，我们就可以盘算出vtable的巨细，从而盘算出itable的开始地点。
接着执行了如下汇编：
lea 0x1b8(%rdx,%r13,8),%r13此中的0x1b8表现的是recv.Klass首地点到vtable的间隔，这样终极的%r13指向的是itable的首地点。如下图所示。
后面我们就可以开始循环从itableOffsetEntry中查找匹配的接口了， 如果找到则跳转到found_method，在found_method中，要找到对应的itableOffsetEntry的offset，这个offset指明确接口中界说的方法的存储位置相对于Klass的偏移量，也就是找到接口对应的第一个itableMethodEntry，由于%rbx中已经存储了itable的索引，以是根据这个索引直接定位对应的itableMethodEntry即可，我们如今合起来看如下的2个汇编：
lea (%rdx,%rbx,8),%rdx ...mov (%rdx,%r13,1),%rbx当执行到如上的第2个汇编时，%r13存储的是相对于Klass实例的偏移，而%rdx在执行第1个汇编时存储的是Klass首地点，然后根据itable索引加上了相对于第1个itableMethodEntry的偏移，这样就找到了对应的itableMethodEntry。
第6部分
在执行如下汇编时，各个寄存器的值如下：
rbx: Method* to callrcx: receiver天生的汇编代码如下：
0x00007fffe10228fb: test %rbx,%rbx// 如果原来应该存储Method*的%rbx是空，则表现没有找到// 这个方法，跳转到---- no_such_method ----0x00007fffe10228fe: je 0x00007fffe1022987 // 生存调用者的栈顶指针0x00007fffe1022904: lea 0x8(%rsp),%r13 0x00007fffe1022909: mov %r13,-0x10(%rbp)// 跳转到Method::from_interpreted指向的例程并执行0x00007fffe102290d: jmpq *0x58(%rbx) // 省略should_not_reach_here()函数天生的汇编 // **** no_such_method ****// 当没有找到方法时，会跳转到这里执行 // 弹出调用prepare_invoke()函数压入的返回地点0x00007fffe1022987: pop %rbx// 规复让%r13指向bcp0x00007fffe1022988: mov -0x38(%rbp),%r13// 规复让%r14指向当地变量表0x00007fffe102298c: mov -0x30(%rbp),%r14 // ... 省略通过call_VM()函数天生的汇编来调用InterpreterRuntime::throw_abstractMethodError()函数// ... 省略调用should_not_reach_here()函数天生的汇编代码 // **** no_such_interface **** // 当没有找到匹配的接口时执行的汇编代码0x00007fffe1022a8c: pop %rbx0x00007fffe1022a8d: mov -0x38(%rbp),%r130x00007fffe1022a91: mov -0x30(%rbp),%r14 // ... 省略通过call_VM()函数天生的汇编代码来调用InterpreterRuntime::throw_IncompatibleClassChangeError()函数// ... 省略调用should_not_reach_here()函数天生的汇编代码对于一些非常的处理惩罚这里就不外多先容了，有爱好的可以看一下相干汇编代码的实现。
` |
